Hvordan designes TWS-øretelefonantennen?
Som en vigtig del af Bluetooth-modulet spiller TWS-headsettets Bluetooth-antenne også en vigtig rolle i TWS-headsettet. Designet af Bluetooth-antennen og dens egnethed med headsettet er med til at forbedre transmissionskvaliteten af Bluetooth-kommunikation og forbedrer derved den faktiske brugeroplevelse.
Blandt de nuværende TWS-headset er de meget brugte Bluetooth-antenner hovedsageligt opdelt i fire typer, nemlig PCB-antenner, FPC-antenner, keramiske antenner og LDS-antenner. Denne gang vil I Love Audio Network dele rollen, typerne og designvalgene for TWS-headsettets Bluetooth-antenne ud fra tre aspekter: vigtigheden af antennen i TWS-headsettet, introduktionen af TWS-headsettets Bluetooth-antenne, og hvordan man vælger TWS headset design.
1. Vigtigheden af TWS øretelefonantenne
Fra gammeldags radioer til nuværende smarthøjttalere, fra "storebrødre" til smartphones, fra traditionelle Bluetooth-headsets til ægte trådløse TWS-headsets. I udviklingen af forbrugerelektronikteknologi er antennen en vigtig firmware. Med fødslen af konceptet Internet of Everything er antennens rolle endnu vigtigere for smarte hjem, smarte køretøjer og smarte bærbare enheder, der er forbundet med hinanden og styret af én maskine.
TWS-øretelefoner er True Wireless Stereo-øretelefoner. Den primære brugsmetode er at oprette forbindelse til mobile enheder såsom mobiltelefoner og computere via Bluetooth-radiofrekvens og derefter overføre lydinformation til øretelefonerne og derefter afkode og udlæse dem på øretelefonenden.
I denne proces skal Bluetooth-antennen fungere som et "tårn" for at kommunikere mellem de to parter og udføre opgaverne med at sende og modtage. Derfor komplementerer Bluetooth-chippen og Bluetooth-antennen i TWS-headsettet hinanden for at realisere trådløst transmitteret musikafspilning og undgå lænker af ledninger.
2. Introduktion af TWS headset Bluetooth antenne

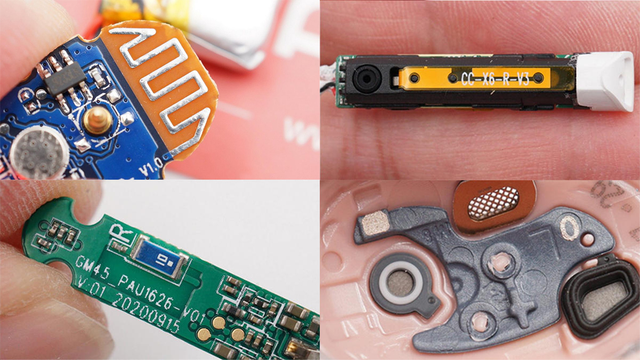

Som en vigtig firmware til TWS-headsettet er den nuværende udvikling af Bluetooth-antenne relativt moden. Der er hovedsageligt fire typer PCB indbyggede antenner, FPC, keramik og LDS. Overvej udseendet af TWS-øretelefonproduktet, frekvensbåndskravene og omkostningerne for at vælge den bedst egnede antennetype.

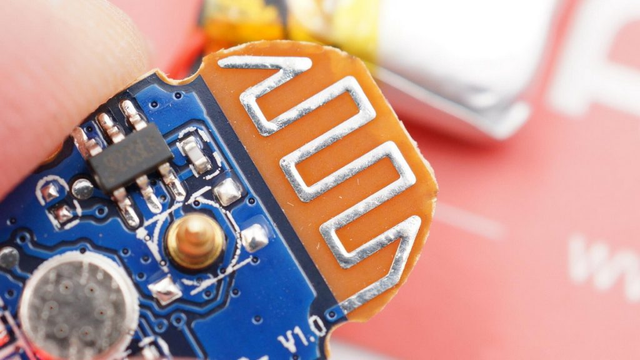

PCB indbygget antenne
Som navnet antyder, er PCB-antennen en antennetype, der er tegnet direkte på printkortet. Det er meget udbredt i enkeltfrekvensmoduler, såsom Bluetooth-moduler, WIFI-moduler og ZIGBEE-moduler. I TWS-øretelefoner er anvendelsen af den indbyggede Bluetooth-antenne relativt sjælden på grund af begrænsningen af lydstyrken.
PCB indbyggede antenner kan designes og implementeres af leverandører af printkort, som svarer til kredsløbsdelen af printkortet.
Fordele: PCB-antennen har ikke behov for flere fejlfinding og kan tegnes direkte på printkortet uden omkostninger.
Ulemper: Det nødvendige område er stort, retningsbestemmelsen er relativt enkelt, kun egnet til et enkelt frekvensbånd, konsistensen af forskellige partier af antenner er relativt dårlig, og anti-interferensevnen er dårlig.

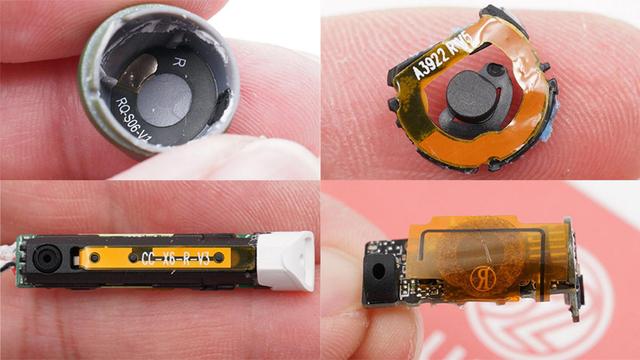

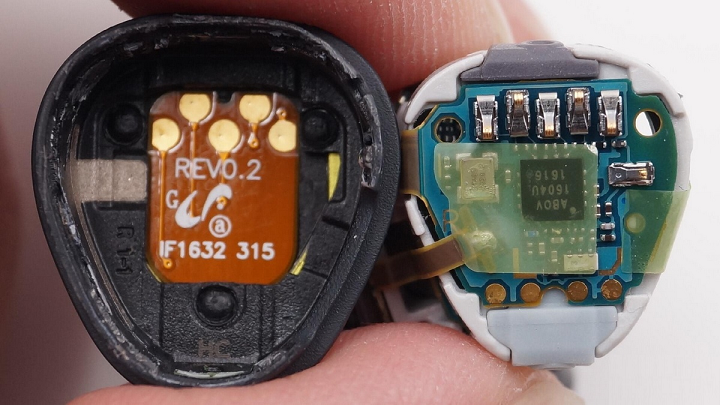

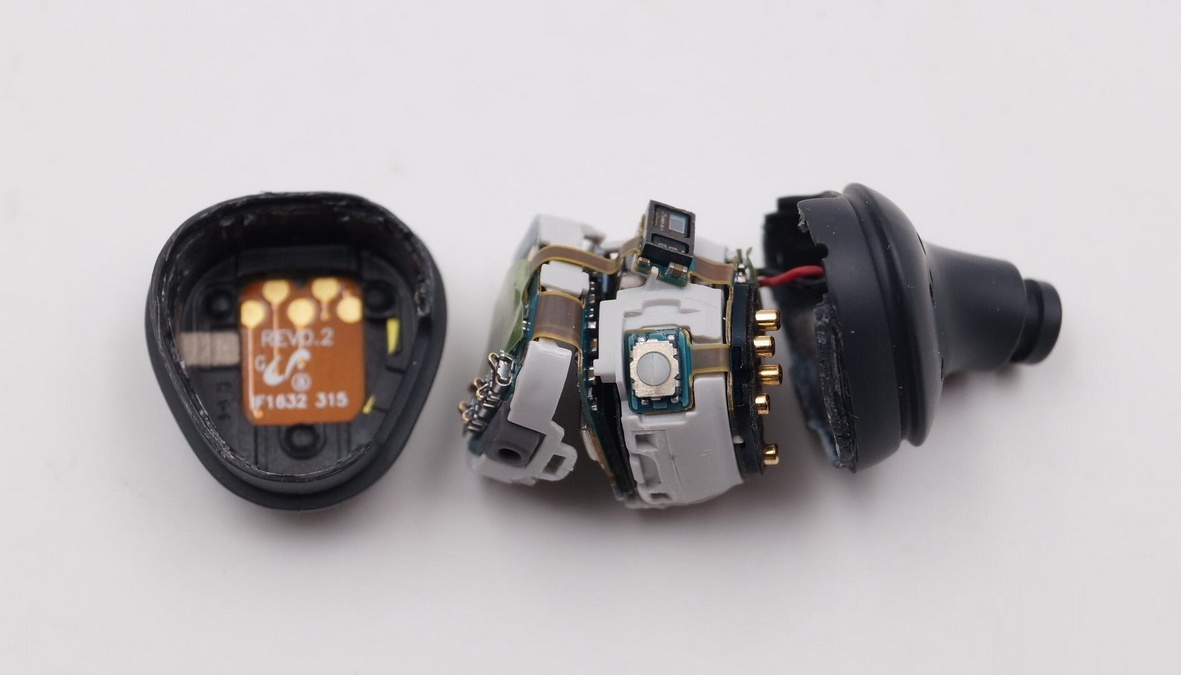

FPC antenne
FPC-antennen udviklede sig fra PCB-antennen ombord. På grund af TWS-headsettets volumenbegrænsning kan pladsen på det interne bundkort ikke rumme antennen. FPC-antennen svarer til at tage antennekredsløbet ud af printkortet og bruge andre eksterne metaller til at gøre antennen til en separat komponent. Så det bedre kan placeres i TWS-headsettets indre rum.
FPC-antenne kan realiseres af PCB-pladefabrikken af blødt bord og fleksibelt materiale.
Fordele: Gælder for de fleste små elektroniske produkter, frekvensbåndene, der kan laves, er også rige, ydeevnen er bedre, og prisen er lavere.
Ulemper: Hvert produkt skal debugges individuelt og manuelt lappes.

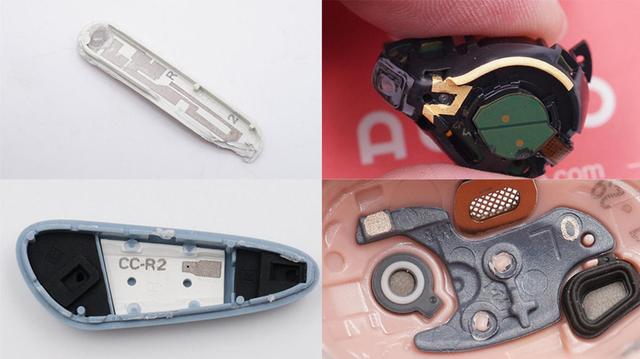

LDS-antenne
LDS-antennen er en yderligere opgradering af FPC-antennen. Selvom FPC-antennen har været i stand til at bruge headsettets indre rum i høj grad, skal den stadig have et fladt plan for at fastgøre det.
LDS-antennen anvender laser direct molding-teknologi, som bruger laserteknologi til direkte at danne metalantennemønstre på beslag, dækplader osv., som kan laseres til uregelmæssige overflader inde i øretelefonerne, hvilket yderligere udnytter det indre rum i øretelefonerne.
Producenter af LDS-antenner til laserbehandling, laserteknologi og galvaniseringsteknologi kan understøtte det.
Fordele: Alle retninger kan understøttes og har stærk accept.
Ulemper: Omkostningerne er dyrere, og der er særlige krav til materialet på produktets ydre overflade.

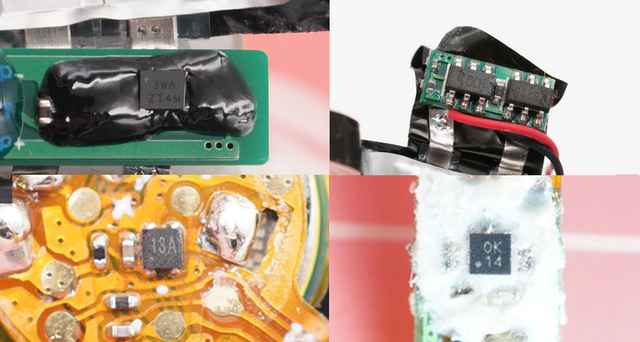

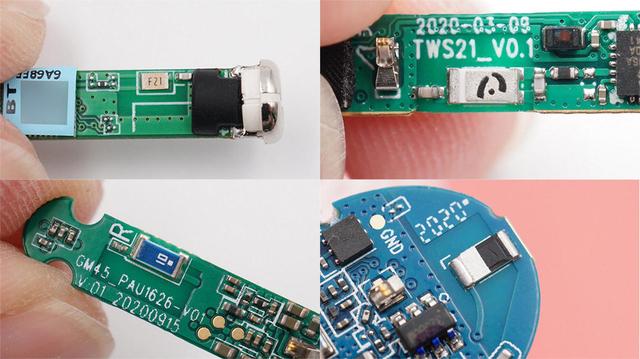

Keramisk antenne
Den keramiske antenne er et andet antenneprodukt, der er meget udbredt i Bluetooth-modulenheder. Det er opkaldt efter brugen af keramiske skaller. Den er hovedsageligt opdelt i to typer: blokkeramisk antenne og flerlags keramisk antenne.
Den keramiske bulkantenne skal udskrive antennens metaldel på den keramiske hurtige overflade, og den flerlags keramiske antenne kan udskrives på hvert keramisk dielektrisk lag i henhold til designkravene og derved reducere størrelsen af antennen.
Fordele: Lille størrelse, nem påføring, lav pris, god ydeevne og optager kun en lille plads.
Ulemper: Kravene til friarealet er relativt høje, retningsbestemtheden er relativt enkelt, og der er krav til placeringspositionen.

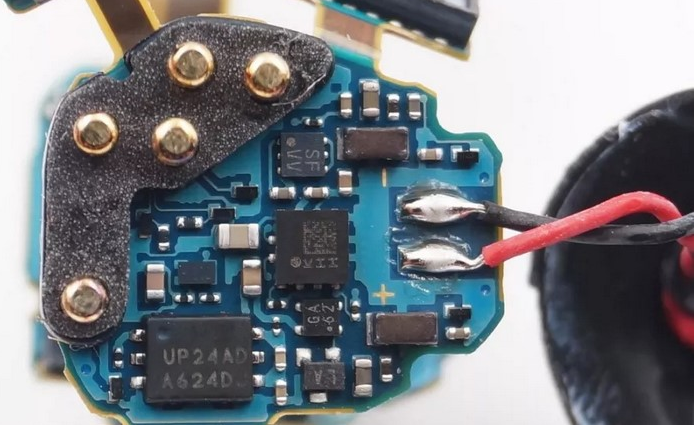

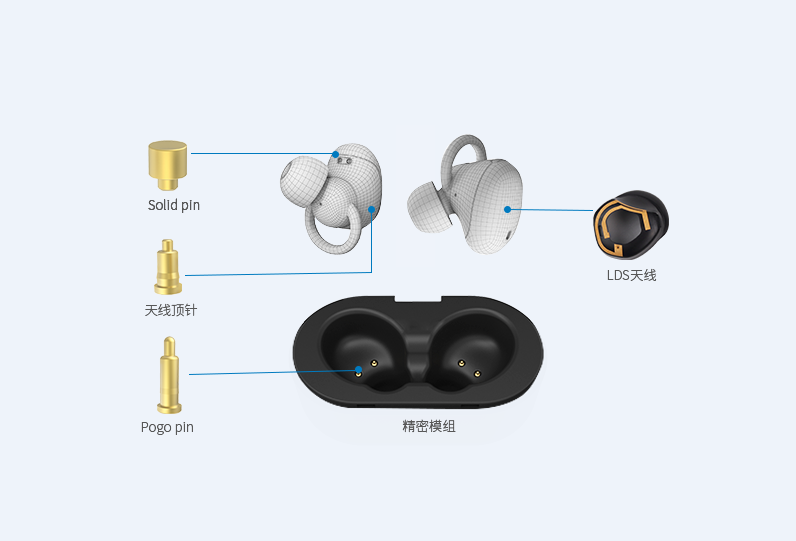

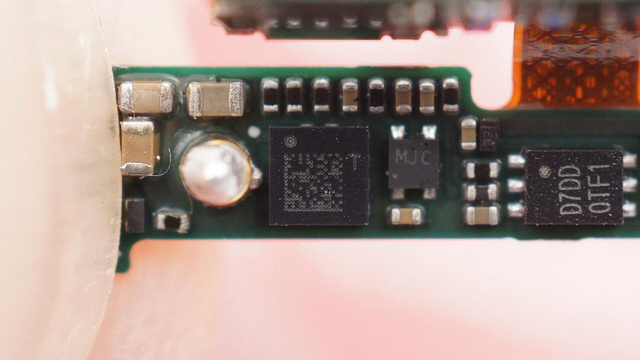

Pogo Pin-antenne
Sådan vælger du den rigtige antenne
Teoretisk set, hvad angår omkostninger, koster PCB- og FPC-antenner mindre, keramiske antenner er moderate, og LDS-antenner er dyrere; og med hensyn til pladsudnyttelse er LDS-antenner de mest fleksible og kan udnytte headsettets indre plads fuldt ud.
Med hensyn til ydeevne er eksterne antenners sende- og modtageevne generelt bedre end indbyggede antenner. TWS-headset er designet med indbyggede antenner på grund af volumenbegrænsninger og mobilitetskrav. Ydeevnen er relativt ens, og det er nødvendigt at overveje en række faktorer grundigt for at vælge en passende antenne.
Designet af TWS-headsettets Bluetooth-antenne påvirker transmissionskvaliteten af Bluetooth-kommunikationen, hvilket igen påvirker den faktiske brugeroplevelse. Valget af en Bluetooth-antenne påvirkes af mange faktorer såsom ydeevne, frekvensbånd, omkostninger og plads til brug. Kun ved at overveje de specifikke produktforhold og brugsscenarier og vælge en passende antenne kan produktets maksimale ydeevne opnås.
Sammenfatte
Den faktiske brugeroplevelse af TWS hovedtelefoner kræver overlejring af mange faktorer for at præsentere en perfekt effekt. Som hovedkomponenten i TWS-headsettets Bluetooth-antenne fungerer den som en bro til at kommunikere mellem TWS-headsettet og mobile enheder og giver garantier for stabiliteten af TWS-headsettets Bluetooth-forbindelse og kvaliteten af lydkvalitetstransmission.
På nuværende tidspunkt omfatter de vigtigste Bluetooth-antenneprodukter, der bruges i TWS-headset på markedet, hovedsageligt PCB-antenner, FPC-antenner, keramiske antenner og LDS-antenner. Hvert af de fire produkter har fordele og ulemper og skal overvejes med hensyn til ydeevne, frekvensbånd, omkostninger, brugsplads osv., for at vælge det bedst egnede antenneprodukt og forbedre produktets ydeevne og konkurrenceevne.
Populariteten af TWS-øretelefoner har hurtigt drevet opgraderingen af relaterede industrikæder. Fremskridt inden for Bluetooth-moduler, Bluetooth-teknologi, antenner og relaterede teknologier sikrer forbindelsesstabilitet, lydkvalitet og andre aspekter af ydeevne. De nuværende TWS høretelefoner har sjældent oplevet afbrydelse i det tidlige udviklingsstadium, og lydkvaliteten er blevet beskadiget, og de periodiske afspilningsproblemer er begyndt at opstå på en afstand af tre eller fem meter, hvilket effektivt har forbedret brugerens faktiske brugeroplevelse.
