POGO PIN-design og fremstillingsproces
Sådan vælger du en passende POGO PIN-kode
1. En god POGO PIN-kode skal opfylde følgende tre punkter:
①Plidelig kvalitet
② Stabil ydeevne
③Opfyld kravene.
Rettidig levering af ordrer er også meget vigtig. Det er bedst at gå til POGO PIN-stikproducenten for at undersøge det. Fabrikkens omfang, succesfulde løsninger, forarbejdningsudstyr, produktionskapacitet og F&U-kapacitet påvirker alle direkte produktkvalitet, leveringskapacitet og teknisk support. Zhongzhengtian har fordele i designordningen, masseproduktionsomkostninger og leveringskapacitet for varer i industrien. Velkommen venner til at komme til fabrikken for kommunikation.
POGO PIN følger tre, tre og fire principper
1,40 procent af problemerne stammer fra et design
Designet af forenden er urimeligt, og bagenden er ubrugelig (f.eks. er fingerbøldysen højere end plastplanet, PIN-nåleafstanden er uregelmæssig osv.).
2,30 procent af problemerne stammer fra kommunikation
I den tidlige fase var kommunikationen af forskellige tekniske krav ikke klar, og den faktiske brug af produktet var ikke klar, hvilket også var en af hovedårsagerne til hyppige problemer (f.eks. bruges RF fingerbøl som fingerbøl for opladningen boks, den faktiske arbejdshøjde stemmer ikke overens med tegningen, centerafstanden er ikke bekræftet osv.). Forstå kundens funktionelle krav og anvendelsesområde, og kan mere rimeligt anbefale specifikationerne og parametrene for Pogo-stiften;
3,30 procent af problemerne stammer fra processen
Samlingen af produktet har flere procedurer, og POGO PIN-koden er irreversibelt beskadiget på grund af forkert betjening i fremstillingsprocessen (for eksempel er dysen beskadiget, fremmedlegemer i røret, SMT-kastning osv.).
Grundlæggende introduktion af POGO PIN
Hvorfor har POGO PIN en skrå struktur: Bunden af stemplet på Pogo Pin er normalt en skrå struktur. Funktionen af den skrå struktur er at sikre, at Pogo-stiften holder nålen (stemplet) i kontakt med den indvendige væg af nålen (røret), når den arbejder, så strømmen hovedsageligt passerer igennem. Forgyldt nål (stempel) og nål (rør) for at sikre stabilitet og lav impedans af Pogo Pin.
Hvorfor bruger POGO PIN en rund hovedstruktur? Fordi Pogo Pin normalt er relativt lille, er den nødvendige elasticitet ikke så stærk. Hvis det bruges på en powerbank eller belysning, er elasticiteten fire eller fem hundrede gram eller endda et eller to kilo. Naturligvis er det bedre at gøre det fladt. , Det flade hoved har et stort kontaktareal, og dets kraft er nok til at bryde oxidlaget på kontaktfladen for at få det i fuld kontakt. De fleste af de runde hoveder bruges på TWS Bluetooth-headsets og smarte armbåndsure. Den maksimale elastiske kraft overstiger ikke 150 gram (den elastiske kraft af opladningsboksens fingerbøl er mellem 20-35gf), og den elastiske kraft af kontakten mellem overfladen og overfladen vil blive spredt, og kobberet kolonne i hovedtelefonenden vil ikke blive knækket. Oxidlaget er ikke nok, hvilket resulterer i utilstrækkelig kontakt og dårlig kontakt. På dette tidspunkt, hvis en rund hovedstruktur bruges til at skabe punkt-til-overflade kontakt, samler den elastiske kraft sig på et punkt, og kontakten vil naturligvis være meget mere tilstrækkelig.
Ydelsesparameter/ydelsesparameter
nøglepræstationsparametre
A. Arbejdsspænding: Mindre end 12 Volt DC
B. Nominel strøm: 1.0 Ampere/Pin
C. Arbejdstemperatur: -40 grad til 85 grader .
D. Opbevaringstemperatur: 25 grader plus /-3 grader .
E. Arbejdsmiljøets fugtighed: 10 procent RF til 90 procent RF
F. Holdbarhed (levetid): 10,000 cyklusser.

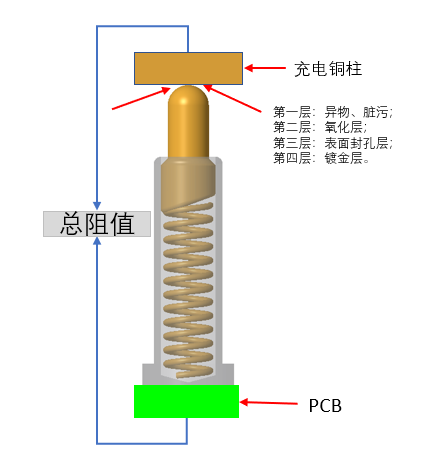

G. Kontaktimpedans: 200 mOhm Maks. @arbejdsslag
(Under arbejdsslag: 200mOhm/Max)
Fremstillingsproces/制造工艺
Produktets samlingsmetode

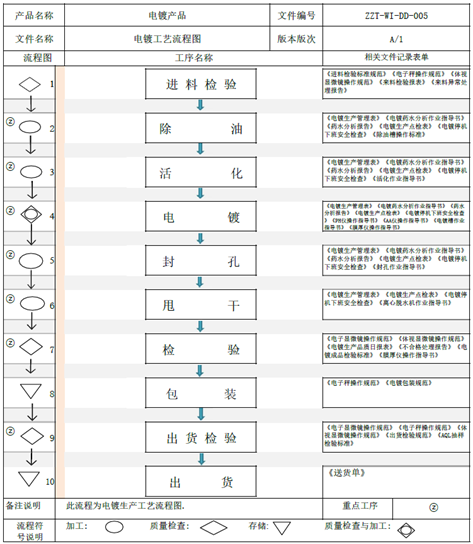

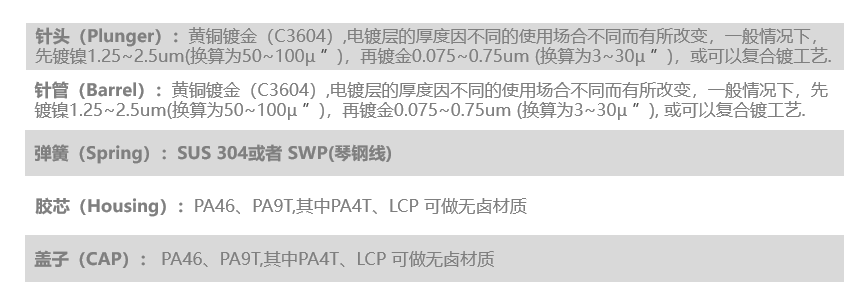

Galvaniseringsprocesflow
Hvilke parametre skal bekræftes i frontend-design
① Bekræft afstanden fra printkortet til kontaktfladen af kobbersøjlen på øretelefonenden (det vil sige arbejdshøjden af POGO PIN-koden).
② Bekræft afstanden fra printkortet til plastikoverfladen på opladningsboksen (det vil sige den maksimale højde på POGO PIN-nåleslangen, nåleslangen må ikke overstige denne højde).
③ Bekræft afstanden mellem midten af PIN-nålen og midten af cirklen
(Bekræft hattens størrelse, når du taper senere, for at forhindre interferens under SMT-lapning).
④ Bekræft størrelsen af printkortet og pladsen under printet
(Optimeret og forbedret til POGO PIN).
PS: Diameteren af PCB-kortet anbefales at være 1,6 mm, og fingerbølet anbefales at blive lavet til en gennemgående pladestruktur, så effekten er bedre og har følgende fordele: ① Plastret er fastere; ② Nåleslangens plads øges, nålen er fortrykket mere, og kontakten er mere tilstrækkelig.
Hvorfor skal bunden af nålen affases: Hvis den laves flad, vil strømmen blive ført af fjederen, som stiller store krav til fjederen, og fjederen er så tynd, at den er let at brænde ud.
