Reflow-lodning og bølgelodning i Pogo Pin Project
Generelt bruger Pogo Pin-stik to lodningsmetoder: reflow-lodning og bølgelodning.
Reflow-lodning refererer til at børste en loddepasta på overfladen af puderne (kontaktpuderne) på printkortet. Efter tilslutning af en eller flere elektroniske komponenter udføres lodning ved opvarmning i en multi-temperatur reflow ovn for at opnå permanent hærdende binding.
Nutidens digitale elektroniske produkter udvikler sig i retning af ultrasmå, ultrafine og ultratynde. Det indre strukturdesignrum bliver mere og mere kompakt, printkortdesignlayoutet bliver mere og mere kompakt, terminalprodukterne opdateres hurtigere og hurtigere, og salgsvolumen stiger. Det bliver højere og højere, og bølgelodning og håndlodning har ikke været i stand til at følge udviklingen. Kun ved at bruge reflow loddeteknologi kan høj præcision, høj effektivitet og høj kvalitet SMT patch produktion udføres. Pogo Pin-stik er meget udbredt i elektroniske forbrugerterminaler og industrielle elektroniske produkter på grund af deres lille størrelse, høje levetid, store strømstyrke, smukke udseende og praktiske strukturelle design for designingeniører.
Pogo Pin-stik er tilgængelige på to måder:

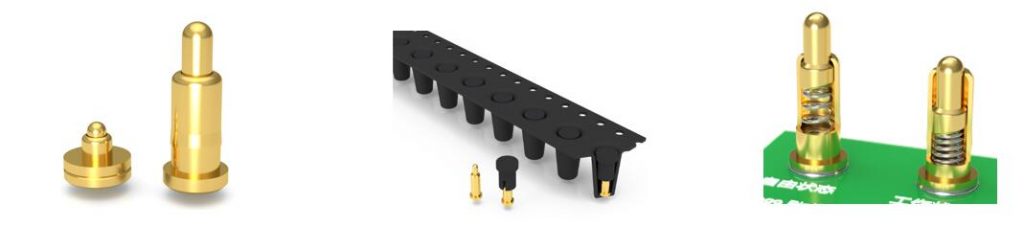

Den første er den fladbundede patch-type, som er monteret på overfladen af PCB-puden. Vi kalder det SMT overflademonteringsteknologi, som vist nedenfor:

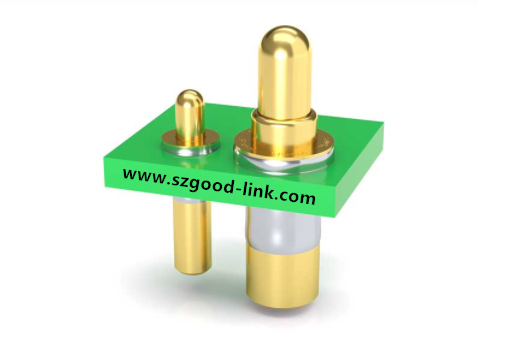

Den anden er stiften med halestiften indsat i printkortets hulsvejsning, vi kalder det plug-in SMT lappesvejsning, som også er en form for reflow-lodning. Formålet med at bruge denne metode er at forbedre komponenternes gribekraft. Det er mere fast bundet til printkortet. Som vist nedenfor:
2. Bølgelodning
Bølgelodning er en proces med lodning af komponenter med smeltet loddemiddel, der danner loddebølgetoppe. Denne metode til lodning kræver først at indsætte komponenternes ben i hullerne på printkortet. Bølgelodning er velegnet til kraftige plug-in-pin elektroniske komponenter, men ikke til selvvægtige elektroniske komponenter. Meget let og stiftløs lodning af SMD elektroniske komponenter.
