En grundlæggende introduktion til POGO PIN

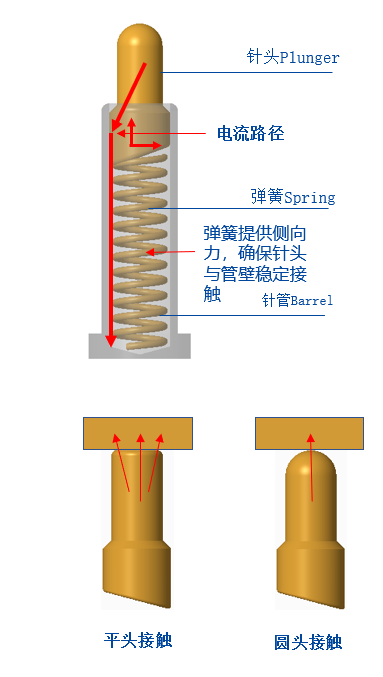

Hvorfor har POGO PIN en skrå struktur: Bunden af stemplet på Pogo Pin er normalt en skrå struktur. Funktionen af den skrå struktur er at sikre, at Pogo-stiften holder nålen (stemplet) i kontakt med den indvendige væg af nålen (røret), når den arbejder, så strømmen hovedsageligt passerer igennem. Forgyldt nål (stempel) og nål (rør) for at sikre stabilitet og lav impedans af Pogo Pin.
Hvorfor bruger POGO PIN en rund hovedstruktur? Fordi Pogo Pin normalt er relativt lille, er den nødvendige elasticitet ikke så stærk. Hvis det bruges på en powerbank eller belysning, er elasticiteten fire til fem hundrede gram eller endda et eller to kilo. Naturligvis er det bedre at gøre det fladt. , Kontaktområdet på det flade hoved er betydeligt, og dets kraft er nok til at bryde oxidlaget på kontaktfladen og gøre det fuldstændigt kontakt. De fleste af de runde hoveder bruges på TWS Bluetooth-headsets og smarte armbåndsure. Den maksimale elastiske kraft overstiger ikke 150 gram (den elastiske kraft af opladningsboksens fingerbøl er mellem 20-35gf), og kontakten mellem overfladen og overfladen vil blive spredt, og kobbersøjlen ved hovedtelefonen slutningen vil ikke blive brudt. Oxidlaget er utilstrækkeligt, hvilket resulterer i dårlig kontakt og dårlig kontakt. På dette tidspunkt, hvis en rund hovedstruktur bruges til at skabe punkt-til-overflade kontakt, samler den elastiske kraft sig på et punkt, og kontakten vil naturligvis være meget mere tilstrækkelig.
Ydelsesparameter/ydelsesparameter
nøglepræstationsparametre
A. Arbejdsspænding: Mindre end 12 Volt DC
B. Nominel strøm: 1.0 Ampere/Pin
C. Arbejdstemperatur: -40 grad til 85 grader .
D. Opbevaringstemperatur: 25 grader plus /-3 grader .
E. Arbejdsmiljøets fugtighed: 10 procent RF til 90 procent RF
F. Holdbarhed (levetid): 10,000 cyklusser.
G. Kontaktmodstand: 200 mOhm Maks. @arbejdsslag
(Under arbejdsslag: 200mOhm/Max)
Pogo Pin Fremstillingsproces
Pogo-stift Monteringsmetode/produktsamlingsmetode
Pin (stempel): Messing forgyldt (C36{{10}}4), tykkelsen af galvaniseringslaget varierer afhængigt af forskellige anvendelser. Generelt forniklet 1,25~2,5um (konverteret til 50~100µ") og derefter forgyldt 0,075 ~0,75um (konverteret til 3~30µ") eller kompositbelægningsproces.
Nålerør (tønde): Forgyldt messing (C36{{10}}4), tykkelsen af galvaniseringslaget varierer med forskellige lejligheder. Generelt forniklet 1,25~2,5um (konverteret til 50~100µ") og derefter forgyldt 0,075 ~0,75um (konverteret til 3~30µ") eller kompositbelægningsproces.
Fjeder: SUS 304 eller SWP (klaverwire)
Hus: PA46, PA9T, hvoraf PA4T og LCP kan anvendes som halogenfrit materiale
Dæksel (CAP): PA46, PA9T, hvoraf PA4T og LCP kan være lavet af halogenfrie materialer
Hvilke parametre skal bekræftes, når du bruger Pogo-stift i frontend-design?
① Bekræft afstanden fra printkortet til kontaktfladen af kobbersøjlen på øretelefonenden (det vil sige arbejdshøjden af POGO PIN-koden).
② Bekræft afstanden fra printkortet til plastikoverfladen på ladeboksen (det vil sige den maksimale højde på POGO PIN-nålen, nålen må ikke overstige denne højde).
③ Bekræft afstanden mellem midten af PIN-nålen og midten af cirklen
(Bekræft hattens størrelse, når du taper senere, for at forhindre interferens under SMT-lapning).
④ Bekræft størrelsen af printkortet og pladsen under printet
(Optimeret og forbedret til POGO PIN).
PS: Diameteren af PCB-kortet anbefales at være 1,6 mm, og fingerbølet anbefales at blive lavet til en gennemgående pladestruktur, så effekten er bedre og har følgende fordele: ① Plastret er fastere; ② Nåleslangens plads øges, nålen er fortrykket mere, og kontakten er mere tilstrækkelig.
Hvorfor skal bunden af nålen affases: Hvis den laves flad, vil strømmen blive ført af fjederen, som stiller høje krav til fjederen, og fjederen er så tynd, at den er let at brænde ud.
