TWS øretelefon opladning pogo pin
Metalkontakterne i TWS-ladeboksen hedder Pogo Pin på engelsk. I dette kapitel vil vi tale om fingerbølets design. Nogle producenter sætter det på et lille board alene, og de fleste af dem er stadig direkte ombord på fingerbølet på bundkortet. På TWS-øretelefonopladningsboksen har vi set fingerbøl med forskellige specifikationer, herunder 2, 3, 5 og så videre. Så hvad bruges disse fingerbøl til?

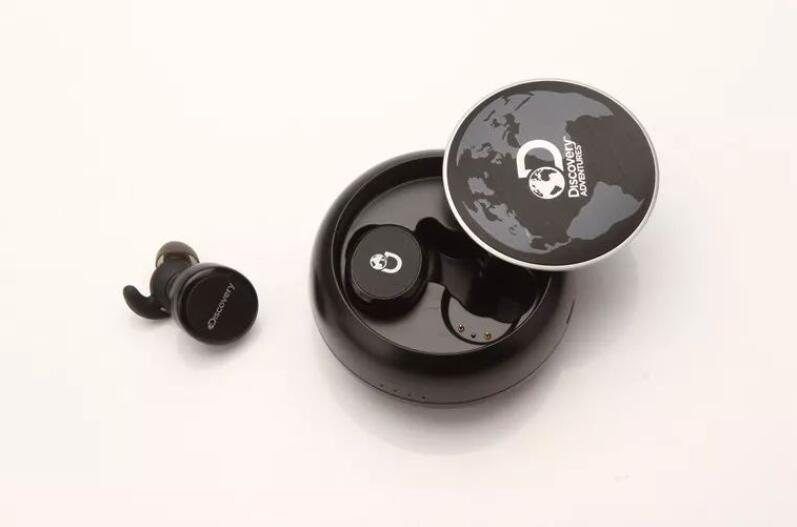

To opladnings-pogo-stifter
Det mest almindelige på markedet, dette design kan opfylde de stive behov ved opladning af TWS-headset. De to fingerbøl er henholdsvis positive og negative og bruges til at overføre strømmen fra batterirummet i TWS-ladeboksen til øretelefonen.
Designet af tre pogo-stifter er også mere almindeligt. Løsningsdesignet bruges til kommunikationen mellem øretelefonboksen og øretelefonen. Øretelefonboksen kender høretelefonens opladningsstatus, matcher koden og forstår høretelefonens status. Til produktionslinjetestning kan du bruge MicroUSB/USB-C-grænsefladen på hovedtelefonboksen og automatisk testudstyr til at teste hovedtelefonens omfattende indikatorer.
Dette design med fem fingerbøl tager højde for de to ovenstående formål og har flere funktioner. Denne form for design kan kun ses i high-end TWS Bluetooth-headset, som er relativt sjældne. Ud over kravene til tre fingerbøl til skemadesign og produktionslinjetest, kan den også bruges til funktioner som datatransmission i headsettets interne lager og firmwareopgradering af headsettet.
