Nu om dage har utallige elektroniske enheder som smartphones, tablets, blodsukkermålere osv. strengere og skærpede størrelseskrav, og interiøret bliver strammere og strammere, så der er ikke meget plads tilbage til stik. Så jo mindre stikket bliver, jo vigtigere bliver det. Denne tendens ses også inden for forsvars- og rumfartsområdet, såsom i satellitter, styrede missiler og flyelektroniksystemer, hvor krav til kompakthed kun kan opfyldes af "miniature" konnektorer. Efterhånden som efterspørgslen efter mindre konnektorer fortsætter med at stige, står designingeniører over for et nyt sæt udfordringer. De kan ikke længere sætte konnektordesignet ind i de sidste faser af projektet. Mikrostik kræver omtanke. Det kræver, at designere forudser en række faktorer, såsom emballage, holdbarhed, strømføringsevne og udskiftelighed.

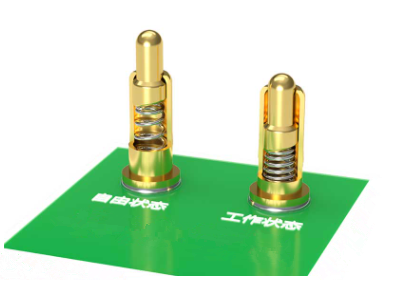

Syv retninger af miniaturekonnektordesign
1. Overvej stik tidligt i designet
"Ingeniører har en tendens til at være så fokuserede på at designe det overordnede system, at de sætter stikket til allersidst i designet," sagde Mitch, vores direktør for produktudviklingsingeniør. "De synes, at stikket er simpelt, så de kan sætte Til den sidste fase. Så bliver de hængende med deres eget design." Han har set for mange historier om designere, der skynder sig at designe stik i de sidste faser af designet. Han fortalte os, at designere i mange tilfælde ender med at skulle vælge ikke-standardiserede stik for at færdiggøre designet, hvilket ikke kun øger omkostningerne, men også forsinker leveringstiden. For at undgå sådanne problemer anbefaler relevante eksperter, at du bør overveje de stik, du vil bruge tidligt i designet, og derefter reservere designplads til dem og designe omkring dem. "Der er ingen grund til, at du siger 'Først skal du bestemme, hvilket stik du har brug for'," sagde Morley, vores produktudviklingsingeniør, "men hvis de gjorde det, ville det faktisk spare dem for en masse tid og en masse besvær."

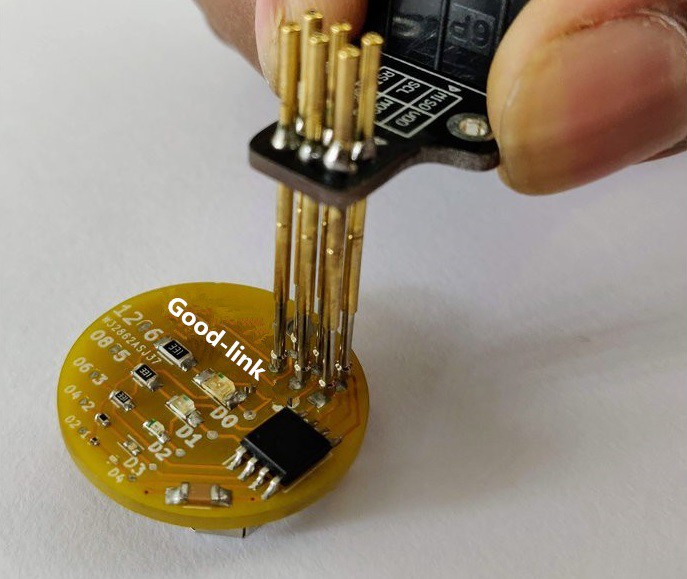

2. Forstå pladsens begrænsninger
Selvom miniaturekort-til-kort-stik typisk er mindre end 1 mm tykke, bruges de også almindeligvis i tætpakkede applikationer. For at løse potentielle emballageproblemer skal designere overveje kredsløbsspor på printkortet samt yderligere ledninger forbundet til stikkene. "På grund af den mindre tonehøjde er du nødt til at gøre sporene og ledningerne smallere," sagde Mike Higashikawa, produktchef for Molex-området. Husk også, at nogle stik (f.eks.: flexkabelstik) giver mulighed for at vippe frem og tilbage. Du skal overveje disse vendemetoder, når du designer dit system. For eksempel kan et stik, der er vendt tilbage, være svært at få adgang til, hvis der er en anden komponent foran og bagpå. Endelig skal designere også være opmærksomme på, at overflademonteringsenheder nogle gange ikke kan håndtere mindre komponenter. I nogle tilfælde har de brug for nye vakuumdyser for at løse disse problemer.
3. Find ud af den aktuelle belastningskapacitet
Efterhånden som stikkets størrelse falder, falder stikkets nuværende bæreevne også. Typisk kan mikrokonnektorer håndtere mellem 200mA og 500mA, hvilket er omtrent halvdelen af den nuværende rating af større board-to-board stik. For at kompensere for den lavere strømbærende kapacitet skal designere muligvis øge antallet af terminaler.
4. Overvej stabiliteten af små/mikroforbindelser
"Jeg er nødt til at rådgive om dette, ikke kun på designstadiet, men også under monteringsprocessen for at beskytte dem mod skader." Morley, en ekspert i mikrokonnektordesign i RF-applikationer, minder om, at i hans design af militære, I rumapplikationer, blev halvdelen af stikkene ødelagt under testfasen.
Undladelse af at tage spørgsmålet til sig i første omgang kan øge omkostningerne, sagde han. Beskadigede stik kræver omkonfiguration, renovering og mærkning. Der kan endda være behov for dyrere, felt-udskiftelige stik at udskifte, og en sådan ændring kan tilføje endnu en uge eller to til designtiden.
"Det skal bemærkes, at du altid prioriterer eksisterende stik, og hvis disse stik ikke er kompatible med dit design, så overvej at designe dit eget, hvilket kan spare dig for en masse tid," sagde Morley.
5. Overvej nem udskiftning
Hvis produktets ydre er lukket, så har du brug for stik, der kan udskiftes udefra. Ellers bliver du nødt til at lave noget loddearbejde.
"Jo mere du gør det, jo dygtigere er du til færdigheder som svejsning, men jo højere er risikoen for skader på hele systemet," sagde Morley.
6. Forstå de funktionelle krav til stikket
Leverandører har brug for, at kunderne udtrykker deres behov fuldt ud, ellers kan de misforstå kundernes behov. Dette er især vigtigt, når brugerdefinerede stik skal fremstilles.
"Nøjagtig artikulering af konnektorens krav er kritisk," siger Story. "Hvis det er uklart eller udeladt, risikerer vi at gå glip af centrale krav til designet."

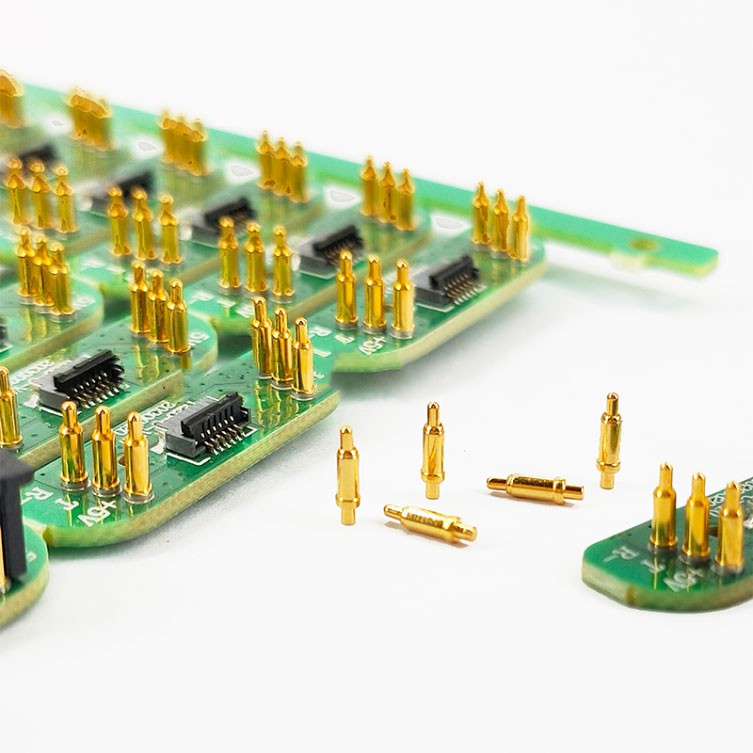

7. Overvej mekanisk belastning
Temperatur, stød og vibrationer skaber alle stress mellem grænseflader og kredsløb. Eksperter foreslår, at du bør vælge stik, der undgår virkningerne af disse kræfter.
"Jeg har set loddesamlinger, der er gået i stykker på nogle PCB-plader," sagde Morley. "Når et stik er solidt fastgjort til brættet eller den ydre struktur, skal det modstå kræfterne fra stød og vibrationer, ellers vil det Der kan være revner."
Morley anbefaler, at ingeniører bruger et sammenkoblet system for at minimere opbygningen af spændinger mellem monteringsstrukturen og forbindelsespunkterne. "Der er en række leverandører, der tilbyder sådanne systemer," sagde han. "Designere bør være meget opmærksomme på dette."
