Nu har flere og flere købt biler til transport, langdistancerejser og levering af varer, hvilket kan siges at være en del af livet. Folk bruger mere og mere tid i bilen og bruger nogle gange deres mobiltelefoner til at se videoer eller tænde computeren til kontorarbejde i bilen. Da folk bliver længere i bilen, kan bilopladeren oplade mobiltelefoner, bærbare computere og andet kontorudstyr i bilen. Det er naturligvis lige så vigtigt som en opladningsskat, og det er et uundværligt og vigtigt tilbehør for enhver bilejer.
Bilopladeren sættes i cigarettænderstikket, drevet af bilbatteriet, bilen udsender 12V, lastbilen udsender 24V, og bilopladeren konverterer spændingen 5V/9V/10V/12V, der er acceptabel for mobiltelefonen osv. Nogle højeffekt bilopladere kan også drives af den indbyggede buck-boost booster spændingen til 15V og 20V for at oplade mobiltelefoner og bærbare computere. Lavstrøms bilopladere bruger normalt en step-down arkitektur, som kan opfylde almindelig mobiltelefonopladning. For eksempel er følgende to typer boostede højeffektbilopladere.
Med den væsentlige stigning i mobiltelefonernes opladningseffekt, gennem det indbyggede højeffektive og højeffekts synkrone buck-boost-kredsløb, er bilopladerens udgangseffekt også fulgt i opladerens fodspor. Udgangseffekten har nået 100W, den øvre grænse for USB PD3. normal brug af computeren.

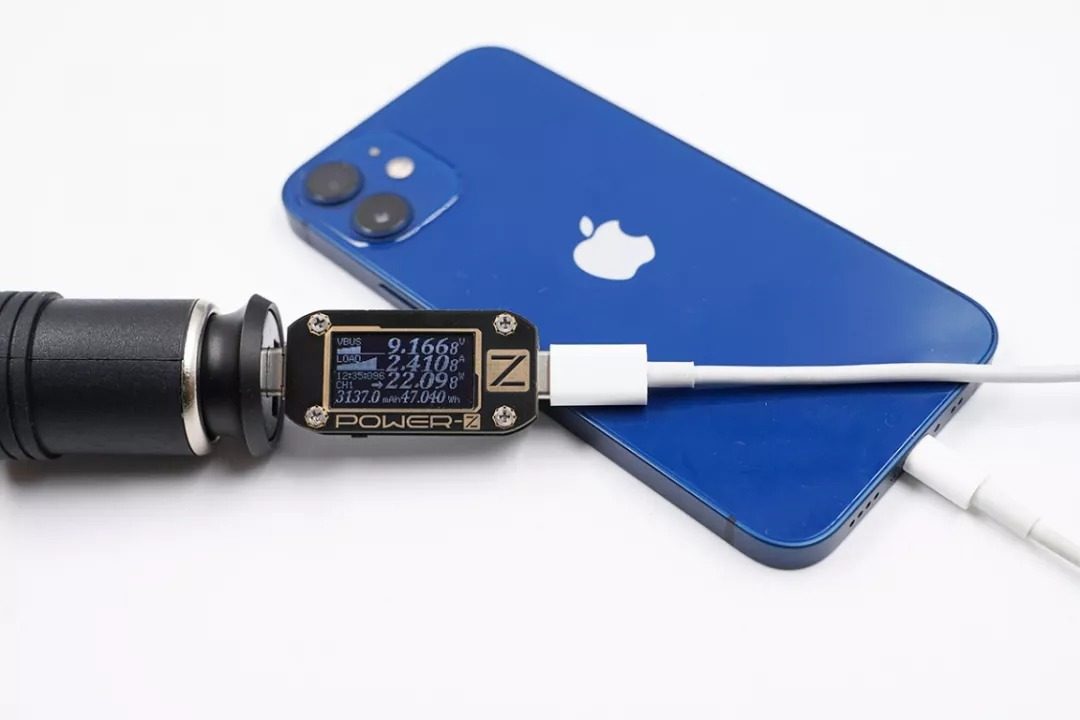

Ladehoved-netværket testede den nye SW7203 tovejs synkrone buck-boost-controller lanceret af Zhirong. Testen anvender 12V input, og boost output er 20V5A for at simulere scenen med 100W opladning af en notebook. Indgangsstrømmen på det analoge batteridisplaypanel har nået 8,7A, hvilket betyder, at når vi bruger en højeffekt biloplader til at oplade notebooks og mobiltelefoner i bilen, kan den maksimale strøm være tæt på den øvre grænse for udgangsstrømmen af cigarettænderen på 10A. Det følgende er en test på 100W for lastbilpåfyldningsobjektet med høj effekt.
Med USB PD's popularitet har mange mærker lanceret bilopladere, der understøtter 100W output. Gennem demontering af forskellige bilopladere gennem ladehovednetværket bruger disse bilopladere alle højstrøms fingerbøl i stedet for traditionelle uden undtagelse. Positivt forår.
Så hvad er fordelene ved at bruge en højstrøms fingerbøl i stedet for en fjeder? Det kan få mange producenter til at opgive brugen af fjederpositive stænger. Højstrøms fingerbøl skal have mange fordele, så producenterne vil bruge det enstemmigt. Det følgende er den faktiske brug af fingerbøl med to forskellige strukturer.
Bilopladeren på 160W har et indbygget 100W output buck-boost-kredsløb og to uafhængige step-down-kredsløb, i alt tre uafhængige udgange, der giver en udgangseffekt på 100W plus 30W plus 30W. Det kan ses af adskillelsen, at bilopladeren bruger en kombination af flere printplader til at svejse, og de to større printplader er forbundet gennem den lille plade på det positive fingerbøl.
Fordi den kraftige biloplader har et indbygget buck-boost-kredsløb, er der mange komponenter, og designet er mere kompliceret. Normalt kombineres og svejses flere PCB'er indeni. Lodning af fingerbøl med et lille bræt kan på den ene side fiksere og understøtte strukturen af det interne printkort. På den anden side kan varmen, der genereres af det positive fingerbøl, når der løber en stor strøm, også spredes gennem printkortet for at undgå, at høje temperaturer påvirker ydeevnen af den indvendige fjeder i POGO PIN-koden.

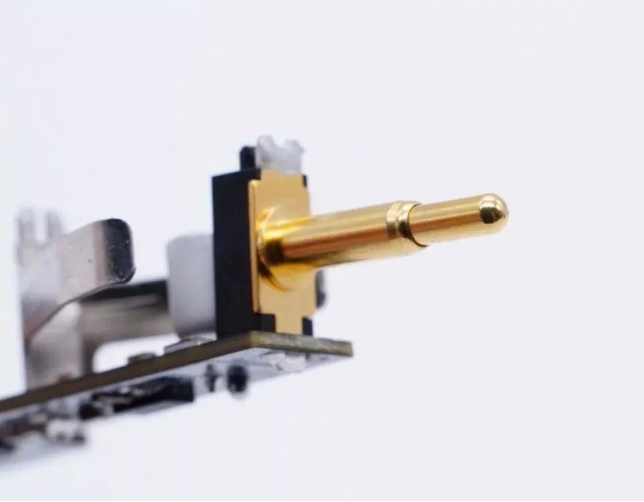

Det højstrøms fingerbøl, der bruges til bilopladerens positive pol, består af tre dele, som er opdelt i et solidt nåleskaft, som giver en elastisk fjeder, og et skalnålsrør. Sæt fjederen og nåleskaftet ind i nålerøret, og nit derefter toppen af nålerøret for at fastgøre nåleskaftet for at producere et fingerbøl. Blandt dem er fingerbølhovedet solidt, og skallen er tykvægget med høj mekanisk styrke og flowkapacitet. Strømmen løber direkte fra nåleskaftet og nålerøret gennem hele processen, og den direkte kontakt går ikke gennem fjederen, hvilket undgår problemet med fjederopvarmning og ældning.
Og de højstrøms PIN-koder er alle tykt forgyldt, med god kontakt- og slidstyrke, tykke vægge og tykt forgyldt og lav modstand. Desuden vil det guldbelagte lag ikke oxidere under høje temperaturforhold og har en lang levetid. Det er den foretrukne positive forbindelsesmetode til high-end højeffekt bilopladere.
