Stik bruges meget hyppigt, og alle kender til stik. Men under brugen af stikket kan der være et problem med forbindelsesfejl. I denne artikel vil redaktøren introducere årsagerne til fejlen i forbindelsesforbindelsen. Derudover vil denne artikel behandle overvejelserne for print-til-kort konnektor test.
1. Diskussion om årsagen til stikforbindelsesfejl
Sammenlignet med den ydre leder er den indre leder af stikket mindre i størrelse, og den indre leder med dårlig styrke er mere tilbøjelig til at forårsage dårlig kontakt og føre til svigt af stikket.

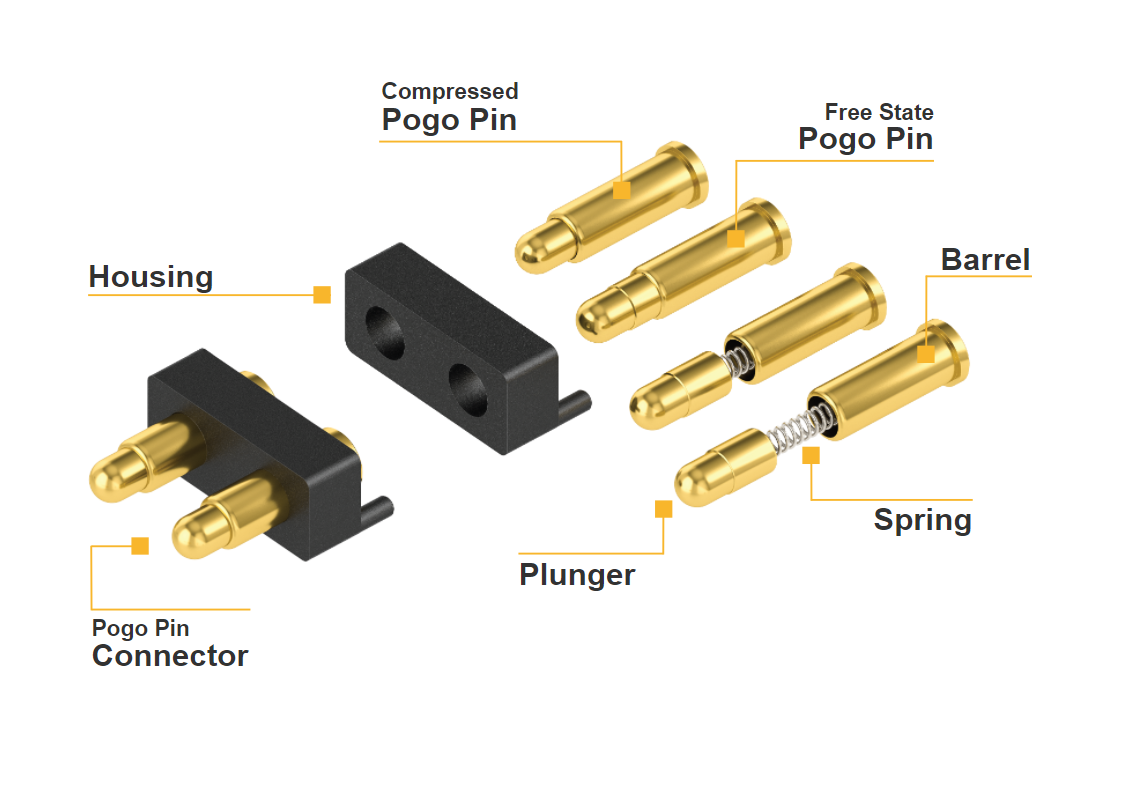

De fleste af de indre ledere af stikket anvender elastiske forbindelsesmetoder, såsom elastisk forbindelse af fjederklotype, elastisk forbindelse af fatningsslidstype, elastisk forbindelse af bælgtype og så videre. Blandt dem er donkraftens slidsede elastiske forbindelsesstruktur enkel, forarbejdningsomkostningerne er lave, monteringen er mere bekvem, og anvendelsesområdet er det mest omfattende.
1. Den indre leder er ikke fastgjort
Til monteringsbehov, i strukturen af mange RF-koaksiale stik (såsom N-type, 3,5 mm), er den indre leder opdelt i to dele ved den dielektriske understøtning og derefter forbundet med skruer. Men på grund af den lille diameter af den indre leder, hvis limen ikke påføres gevindforbindelsen for at fiksere den under samlingen, er forbindelsesstyrken af den indre leder meget dårlig, især for nogle små RF koaksiale stik. Derfor, når stikket er tilsluttet og frakoblet i mange gange, under langvarig påvirkning af vridning og spænding, kan det indre ledergevind løsne sig og falde af, hvilket resulterer i forbindelsessvigt.
En af de almindeligt anvendte strukturer af RF-koaksiale konnektorer er, at den indre leder, den dielektriske understøtning og den ydre leder er fastgjort sammen med klæbemiddel. Hvis mængden af lim påført i denne struktur ikke er nok, eller limens forbindelsesstyrke ikke er tilstrækkelig under montering, kan den limede del knække på grund af kraften under brug, hvilket vil få den indvendige leder til at rotere eller bevæge sig aksialt, og de indre ledere Der kan ikke dannes en god elektrisk kontakt, og forbindelsen svigter.
Forbedringsmetode: Når koaksialforbindelsen er samlet, kan en passende mængde ledende lim eller gevindlåsemiddel påføres gevindforbindelsen for at øge dens pålidelighed af gevindforbindelsen. Der skal vælges klæbemidler med højere vedhæftningsstyrke, og limen skal fylde hele det limede hul ved limning; rifling ved den limede del af den indre leder øger kontaktområdet mellem den indre leder og klæbemidlet for at forhindre den indre leder i at rotere; juster den indvendige leder korrekt Lederens, den ydre leders og den dielektriske understøtnings radiale dimensioner og tolerancer gør, at pasformen mellem den indvendige leder og den dielektriske understøtning, mellem den dielektriske understøtning og den ydre leder er en interferenspasning, og kan også gøre tre passer mere fast sammen.
2. Forkert størrelse på den indvendige leders stik eller ben
Hvis huldiameteren af den indre leder af jackstikket er mindre end den specificerede størrelse, når stiften på stiftens indre leder kommer ind i jackstikket, vil jacket blive overudvidet, deformationsmængden vil overstige dets elastiske deformationsområde, plastik deformation vil forekomme, og lederen i stikket vil blive beskadiget; Tværtimod, hvis stiftens diameter er for lille, når stiften og jackstikket er matchet, er afstanden mellem stiften og jackstikkets væg for stor, de to indvendige ledere af stikket kan ikke være i tæt kontakt , bliver kontaktmodstanden stor, og stikkets elektriske ydeevneindikatorer vil også være dårlige.
Forbedringsmetode: Uanset om matchningen af stikket og stiften er rimeligt, kan vi bruge indføringskraften og fastholdelseskraften fra standardmålestiften og lederen i jackstikket til at måle. For N-type konnektorer skal indsættelseskraften, når diameteren Φ1.6760 plus 0.005 standardmålerstift matches med jackstikket, være mindre end eller lig med 9N, og holdekraften, når diameteren Φ1.6000-0.005 standardmålerstift og den indvendige leder af jackstikket matches større end eller lig med 0,56N.
Derfor kan vi bruge indføringskraften og fastholdelseskraften som inspektionsstandarder. Ved at justere størrelsen og tolerancen af fatningen og stiften, samt ældningsbehandlingsprocessen af lederen i fatningen, kan indføringskraften og holdekraften mellem stiften og fatningen justeres. i et passende område.
