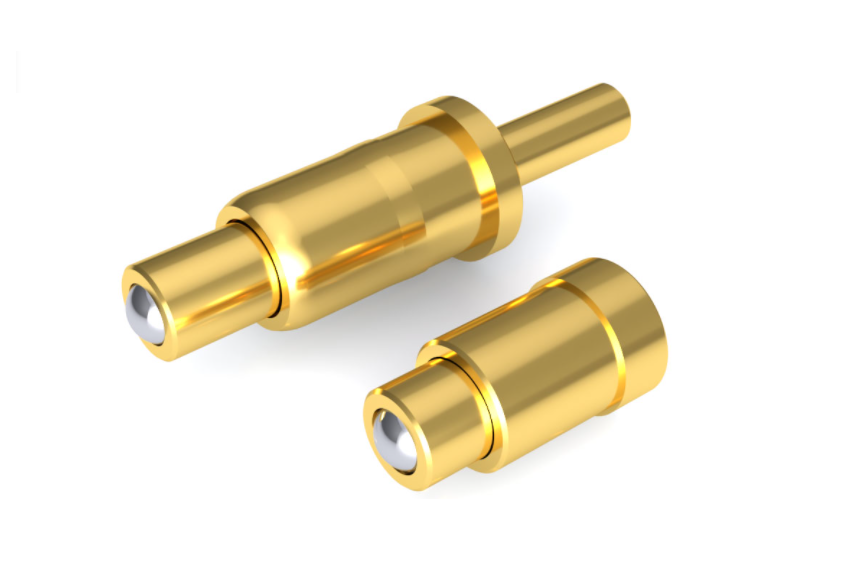

Den Dip fjederbelastede Pogo Pin
Dual-in-line pakke pogo-stifter (engelsk: dual in-line package), også kendt som DIP-pakke eller DIP-pakke, forkortet DIP eller DIL, er en pakkemetode til integrerede kredsløb. Formen af det integrerede kredsløb er et rektangel. Der er to parallelle rækker af metalstifter på siden, kaldet pogo-stifthoveder. DIP-pakkede komponenter kan loddes i belagte gennemgående huller på printkortet eller indsættes i DIP-sokler.
Den Dip fjederbelastede Pogo Pin
Den DIP pogo pin-pakkede CPU-chip har to rækker af ben, der skal indsættes i chip-sokkelen med en DIP-struktur. Det kan selvfølgelig også sættes direkte ind i et printkort med samme antal loddehuller og geometrisk arrangement til lodning. DIP-pakkede chips skal tilsluttes og tages ud af chipstikket med særlig omhu for at undgå beskadigelse af stifterne. DIP-pakkestrukturformer er flerlags keramisk DIP DIP, enkeltlags keramisk DIP DIP, blyramme DIP (inklusive glaskeramisk forseglingstype, plastemballagestrukturtype, keramisk lavsmeltende glasemballagetype) Vent.
Den Dip fjederbelastede Pogo Pin
Den almindeligt anvendte DIP-pakke er i overensstemmelse med JEDEC-standarden, og stigningen (pitch) mellem de to ben er {{0}},1 tommer (2,54 mm). Afstanden mellem de to rækker stifter (rækkeafstand, rækkeafstand) afhænger af antallet af stifter, den mest almindelige er 0,3 tommer (7,62 mm) eller 0,6 tommer (15,24 mm) ). Andre mindre almindelige afstande er 0.4" (1{{20}}.16mm) eller 0.9" (22.86mm), og nogle pakker har 0,07" (1,778 mm) pitch og 0,3", 0,6" eller 0,75" linjeafstand.
DIP-pogo-stiftpakkerne, der blev brugt i det tidligere Sovjetunionen og de østeuropæiske lande, er nogenlunde tæt på JEDEC-standarden, men bruger den metriske 2,5 mm pitch i stedet for den imperiale 0,1 tommer (2,54 mm).
Antallet af ben i DIP-pakken er altid et lige tal. Med {{0}}.3" linjeafstand er 8 til 24 ben-antal fælles, og pakker med 4 eller 28 stifter ses lejlighedsvis. Fælles stifttal er 24, 28, 32 eller 40, hvis rækken afstanden er 0,6 tommer, og pakker med 36, 48 eller 52 ben er også tilgængelige.CPU'er som Motorola 68000 og Zilog Z180 har et pin-antal på 64, hvilket er det maksimale pin-antal for en almindeligt brugt DIP-pakke.
