Fra "udseende" til "indre", sorter sammensætningen af TWS-hovedtelefoner omfattende
TWS høretelefoner er et meget populært produkt på det nuværende marked for forbrugerelektronik. Mobiltelefonmærker, traditionelle lydproducenter og nye TWS-øretelefonmærker lancerer konstant nye produkter. Med forbedringen af produktets ydeevne og den kontinuerlige berigelse af funktioner er det blevet anerkendt af flere og flere forbrugere, brugerpopulationen bliver hurtigt populær, og markedet fortsætter med at udvide.
Den hurtige udvikling af TWS-øretelefoner har også drevet den hurtige vækst i salget i relaterede industrikæder, såsom hovedkontrolchips, strømstyrings-IC'er, trådløse opladningsmodtagerchips, ladeboksbatterier, øretelefonbatterier og sensorer. For yderligere at forbedre markedskonkurrenceevnen bliver de relaterede industrikædeprodukter konstant opgraderet, hvilket har fremmet forbedringen af ydeevnen, funktionen og kvaliteten af TWS-øretelefoner og dannet en god cirkel for at fremme den stabile og sunde udvikling af TWS-øretelefonerne marked.
I Love Audio Network fortsætter med at være opmærksom på TWS-øretelefonmarkedet, deler de seneste markedsoplysninger og produktnyheder for venner i realtid og har successivt udgivet næsten 300 demonteringsrapporter. Og denne gang elsker jeg at lave en komplet liste over TWS-øretelefondele til alle baseret på demonteringen, og se hvor mange dele der skal til for at bygge en TWS-øretelefon~
1. Fortolkning af TWS headset produkter
TWS-øretelefoner er True Wireless Stereo-øretelefoner, som helt forlader vejen for ledningsforbindelse på ydersiden og hovedsageligt realiserer trådløs transmission via Bluetooth-teknologi. Hovedfunktionerne er at lytte til sange, snakke, se videoer, spil osv., og det har også et stort potentiale til at bære multimedieportaler i fremtiden.
Med hensyn til produktform er den vigtigste egenskab ved TWS-øretelefoner, at de to høretelefoner eksisterer uafhængigt af hinanden, hvor hverken ledningen er forbundet til input-mobilenheden eller ledningsforbindelsen mellem de to øretelefoner. Den undgår fuldstændigt lænker af ledninger og kan bæres på begge ører, hvilket giver en meget fleksibel og bekvem bæreoplevelse.

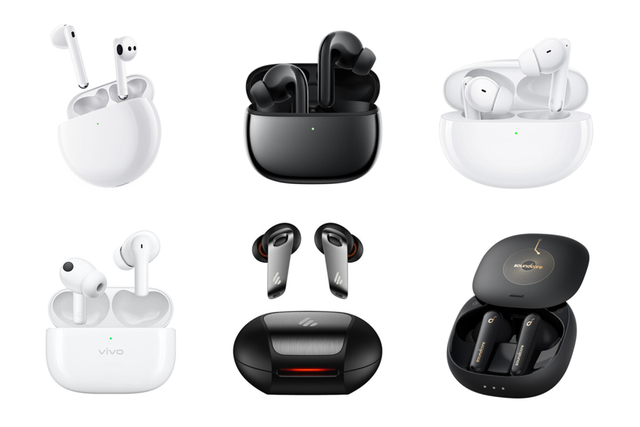

Med hensyn til udseendedesign, vedtager de almindelige produkter på markedet i øjeblikket to former "håndtag" og "bønnetype". Nogle produkter primært på sportsmarkedet bruger en mere stabil ørekrogsstruktur samt et knogleledningsheadset under dig. Unikt øreclipsdesign.
Ud over den bekvemme bæremetode er en anden grund til den hurtige popularitet af TWS-øretelefoner det perfekte samarbejde mellem mobiltelefontilbehør og mobiltelefoner, samt den rige funktionelle oplevelse sammenlignet med traditionelle høretelefoner.
I begyndelsen af dets fødsel blev TWS-headsettet kritiseret for dets lydkvalitet, batterilevetid, forsinkelse og andre problemer, men den bekvemme bæreoplevelse og det lette og moderigtige design uden nogen ledninger fik den første gruppe af brugere. Med den kontinuerlige udvikling af relaterede teknologier er ydeevnen af TWS-hovedtelefoner gradvist forbedret, og brugergruppen er også begyndt at stige i stor skala.
I de seneste to år har tilføjelsen af mange nye funktioner såsom aktiv støjreduktion, opkaldsstøjreduktion, rumlige lydeffekter, trådløs opladning, spiltilstand osv. yderligere forbedret oplevelsen af at bruge TWS-hovedtelefoner og salget af TWS-hovedtelefoner. er steget hurtigt. På nuværende tidspunkt, når man går på gaden og tager offentlig transport, er TWS-hovedtelefoner blevet de mest populære produkter som mobiltelefoner.
Som et lydprodukt er den mest grundlæggende funktion af TWS-hovedtelefoner stadig at imødekomme brugernes behov for musikafspilning i fritids- og underholdnings-, pendlings-, kontor- og andre scenarier. Med fremkomsten af korte videoplatforme vokser anvendelsen af TWS-headset til filmvisning også hurtigt.
Tilføjelsen af opkaldsstøjreduktionsfunktionen gør headsettet langt væk fra munden, men det kan også give en tydelig opkaldseffekt plus en bekvem opkaldsoplevelse, hvilket gør det til et must-have produkt for mange forretningsfolk; og den aktive støjreduktionsfunktion er yderligere forbedret. Oplevelsen af at bruge TWS-hovedtelefoner kan stadig give brugerne klare lyd- og videoeffekter i støjende omgivelser.
At dømme ud fra den nuværende tendens til funktionel anvendelse af TWS-headset, kan funktioner som sundhedsovervågning og sport også blive udstyret i fremtiden. Og det kan også blive et selvstændigt produkt med udviklingen af teknologi, og lydafspilning kan udføres uden tilslutning til lydenhedens ende. Og bliv adgangsporten til Internet of Things, og udvider rige applikationsscenarier.
2. Fortolkning af TWS øretelefondele
Fra produktformen, udseendedesignet og den funktionelle anvendelse af TWS-øretelefoner ovenfor talte jeg om, hvorfor TWS-øretelefoner er blevet mere og mere populære i de senere år og er blevet et must-have-element for folk. Lad os tage et kig på, hvilke dele der er nødvendige for at bygge et TWS-headset fra start til slut.

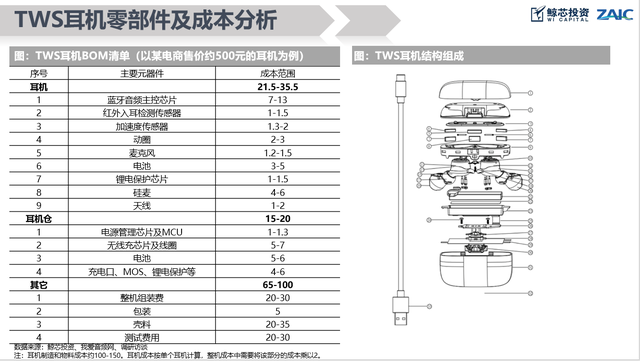

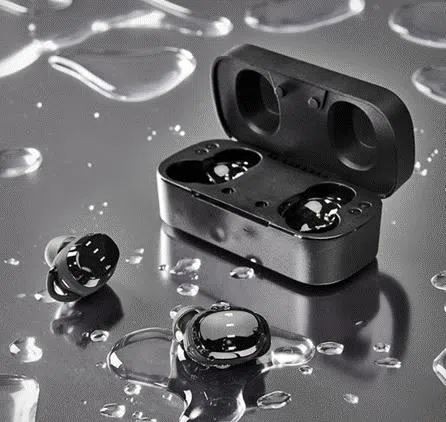

På nuværende tidspunkt er de almindelige TWS-øretelefonprodukter på markedet hovedsageligt sammensat af en opladningsboks og to venstre og højre øretelefoner. Komponenterne i opladningsboksen bortset fra skallen inkluderer hovedsageligt en strømstyringschip og MCU, batteri, strømindgangsgrænseflade, lithiumbatteribeskyttelses-IC, MOS, trådløs opladningsmodtagespole og chip (understøtter trådløs opladningsfunktion) samt transport og tilslutning af disse komponenter PCB-kort, FPC-kabler og ledninger osv.
Hovedkomponenterne i headsettet inkluderer højttalere, batterier, mikrofoner, antenner, in-ear-detektionssensorer, berøringssensorer, accelerationssensorer, Bluetooth-lyd-hovedkontrolchip, støjreduktionschip (understøtter aktiv støjreduktion), lithiumbatteribeskyttelses-IC, programhukommelse , osv. Fordi der er to høretelefoner, skal alle komponenter konfigureres i par.
1. TWS øretelefon tilbehør
Ladekabel
De fleste af de nuværende almindelige TWS-headset-opladningskabler er blevet opdateret til Type-C-opladningsgrænseflader, og kun få gamle produkter bruger stadig Micro USB-grænsefladen. Type-C-opladningskablet er kompatibelt med mobile enheder såsom Android-telefoner, computere og tablets. Der kræves kun ét sæt opladningsenheder for at udføre det, hvilket forbedrer bekvemmeligheden.
ørepropper
Ørepropper er standardtilbehør til in-ear høretelefoner. Ørepropperne trænger dybt ind i øregangen og danner et lukket rum i øregangen, forbedrer støjreduktionsydelsen, giver en mere fordybende lytteoplevelse og forbedrer bærestabiliteten.
De nuværende mainstream TWS-øretelefoner er for det meste udstyret med store, mellemstore og små størrelser for at imødekomme forskellige brugeres øregange. Men der er også mange mærkeprodukter udstyret med ørepropper i flere størrelser for yderligere at forbedre brugerens bæreoplevelse.
2. TWS høretelefon opladningsboks
skimmelsvamp
Skimmelsvamp er en meget vigtig del af designprocessen af TWS-øretelefoner. I modsætning til ikke-mærke-øretelefoner, som kan bruge relativt billige hanforme, er mærke-øretelefoner for det meste skræddersyede eller købt direkte, hvilket skaber en forskel fra andre produkter. Forbedre konkurrenceevnen.
Udviklingen af øretelefonstøbeforme vil variere i pris i henhold til forskellige produktkrav, der spænder fra grundlæggende 500,000 til 1 million og 2 millioner. Formens kvalitet påvirker direkte produktets ydeevnestabilitet og brugeroplevelsen.
Ladekasse dæksel skaft, magnet
Skaftstrukturen af opladningsboksen og magneten bruges hovedsageligt i switch cover-strukturen af opladningsboksen i TWS-øretelefonen. De to spiller en komplementær rolle. Med Hall-elementet realiseres også øretelefonens automatiske til-/frakoblingsfunktion.
Flagskibs-niveau mid-to-high-end produkter klarer sig relativt godt i denne henseende og bruger generelt en separat metalakselstruktur for at forbedre styrke og levetid. Med tiltrækning/afvisning af magneter føles kontakten glat og behagelig, ikke nem at lukke automatisk, og strukturen er meget stabil efter lukning af låget. Low-end produkter bruger for det meste en integreret skaftstruktur, som er nem at automatisk åbne og lukke låget, og nogle produkter har en løs struktur.
PCB printkort
Trykte kredsløbskort, også kendt som printplader, er bærere af elektriske forbindelser til elektroniske komponenter. TWS hovedtelefoner er ingen undtagelse. Den største fordel ved at bruge kredsløb er i høj grad at reducere lednings- og monteringsfejl og forbedre niveauet af automatisering og produktionsarbejde.

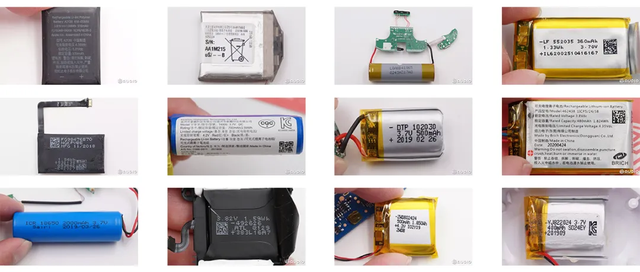

Batteri
Batterierne i TWS-øretelefonopladningsboksen er sædvanligvis bløde polymerbatterier, som hovedsageligt er opdelt i to typer: firkantede bløde batterier og cylindriske batterier, som er ansvarlige for at levere backup-energi til øretelefonbatteriet og det interne kredsløb af ladeboks. Under normale omstændigheder bruges der kun ét batteri i opladningsboksen, og kapaciteten er 300-600mAh. Men på nuværende tidspunkt er nogle produkter begyndt at bruge to-batteri-løsningen, som kan udnytte det indre rum bedre, øge batterikapaciteten og dermed forbedre den samlede batterilevetid.

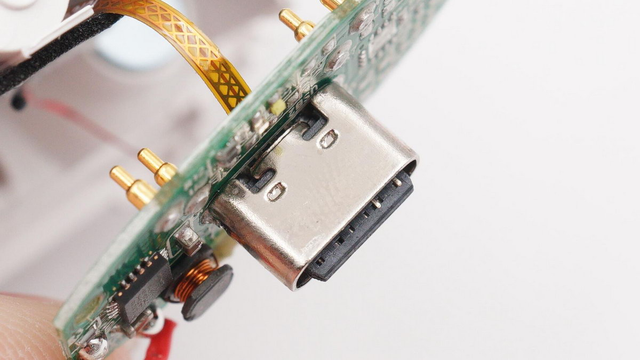

opladningsgrænseflade

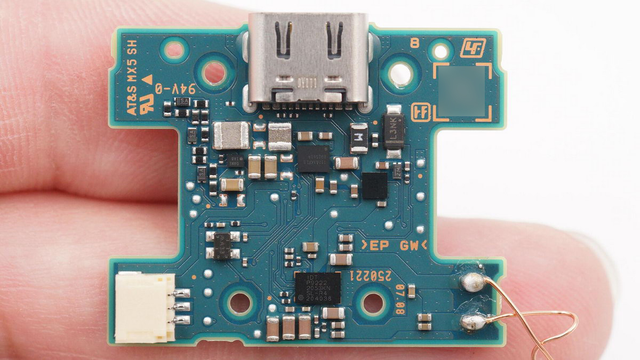

USB Type-C er den nyeste USB-grænsefladeformstandard. Type-C-grænsefladen har fordelene ved lille størrelse og kan bruges uanset for- og bagside. Det har en stærk alsidighed på det nuværende marked for forbrugerelektronik. Derfor er de nye TWS-øretelefonprodukter blevet opdateret til Type-C-grænsefladen, og kun få gamle produkter på udsalg har Micro USB-grænsefladen.

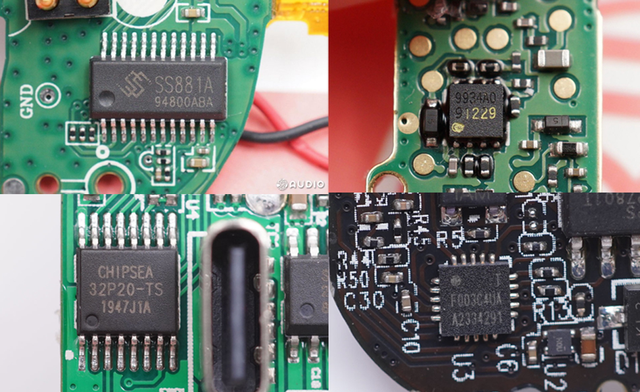

strømstyringschip

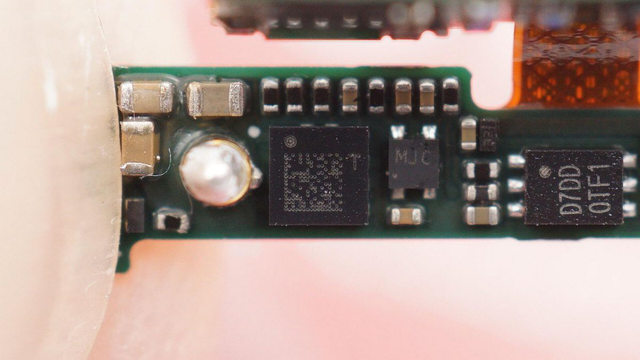

Strømstyringschippen er installeret i TWS-øretelefonrummet, som hovedsageligt spiller to roller: den ene er ansvarlig for at oplade batteriet inde i opladningsrummet, og den anden er ansvarlig for batteriets boost-output inde i opladningsrummet for at oplade øretelefonerne . Derudover er det også nødvendigt at implementere sikkerhedsbeskyttelse for at forhindre det indbyggede lithiumbatteri i at overoplade, overaflade, overstrøm, kortslutning og andre beskyttelsesfunktioner.
Strømstyringschipsættet inkluderer en opladningschip, boostkonverter for synkron ensretter, spændingsregulator med lavt udfald, belastningskontakt, indgangsoverspænding, overstrømsbeskyttelseschip osv. Der er tre almindelige tilstande for strømstyringschips: den traditionelle løsning af PMIC plus generelle formål MCU, den fuldt integrerede løsning af oplader plus boost plus MCU single-chip, og løsningen af single-chip oplader plus MCU og plug-in boost.
Opladerrum MCU
MCU er (Microcontroller Unit) mikrokontrolenhed. Hovedfunktionerne i TWS-headset-opladningsbakken MCU er: opladningsstyring (opladning plus boost), interaktionen mellem skuffen og headsettet (kommunikation, Bluetooth-forbindelse) og interaktionen mellem skraldespanden og mobiltelefonen (nøjagtig strøm The pop -up-vindue viser, brug Bluetooth til datagennemsigtig transmission), trådløs opladning.
Lithium batteri beskyttelseschip

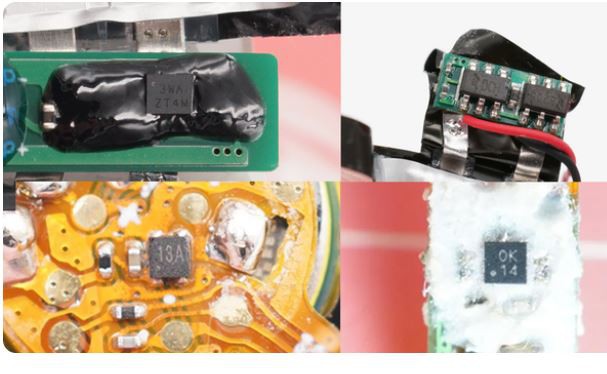

Lithiumbatteribeskyttelseschippen realiserer hovedsageligt beskyttelsen af overopladning, overafladning og overstrøm af batteriet ved at detektere batteriets spænding og strøm for at sikre sikker og stabil brug.

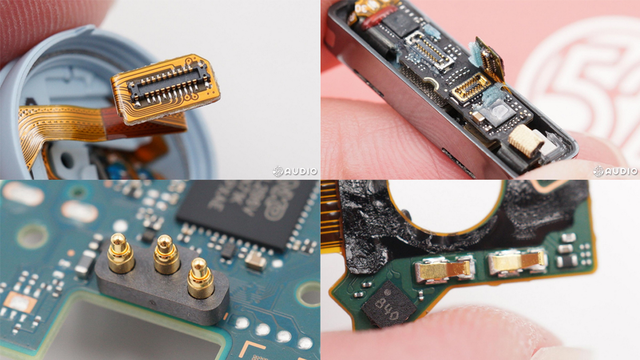

Stik: BTB-stik, metalkuppel, metalpogo-stift
Stikket er den enhed, der forbinder de forskellige komponenter i TWS-headsettet. Gennem tilslutningen af disse stik kan TWS-headsettet realisere forbindelsesoperationen mellem de forskellige komponenter. På nuværende tidspunkt omfatter de produkter, der anvendes i TWS-øretelefoner, hovedsageligt BTB-stik, metalsplinter, metalfingerbøl osv. Ifølge de forskellige tilsluttede komponenter anvendes de bedst egnede produkter, hvilket reducerer arbejdskraft og er lette at opdage.

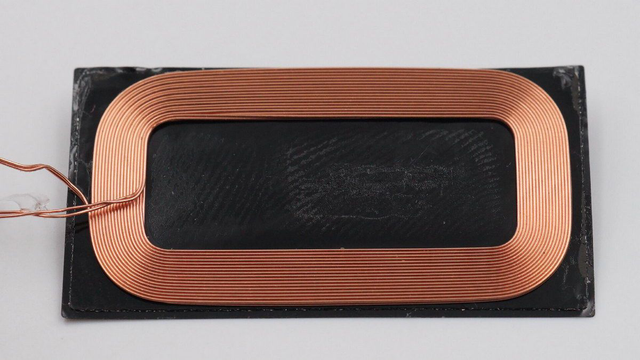

Trådløs opladningsmodtagerspole (understøtter trådløse opladningsprodukter)
Trådløs opladning er en funktion, som mange mellem-til-high-end flagskibsprodukter vil bære, hvilket giver brugerne en mere bekvem oplevelse. Det trådløse opladningsmodul er hovedsageligt sammensat af en trådløs opladningsmodtagespole og en modtagechip.
Den trådløse opladers sendespole genererer en vis strøm i modtagespolen gennem den elektromagnetiske induktionseffekt baseret på en bestemt frekvens af vekselstrømmen for at overføre den elektriske energi fra sendeenden til modtageenden med den trådløse opladningsmodtagende chip , og derefter opladning af batteriet i TWS-ladeboksen, der drives af.
Trådløs opladningschip (understøtter trådløse opladningsprodukter)
Den trådløse opladningschip er en strømstyringschip til trådløs indgangsstrøm. Den integrerer opladningsenheden og strømstyrings- og beskyttelsesfunktioner. Den er udstyret med en trådløs opladningsmodtagespole for at realisere den trådløse opladningsfunktion til TWS-øretelefonopladningsboksen.
Hall element

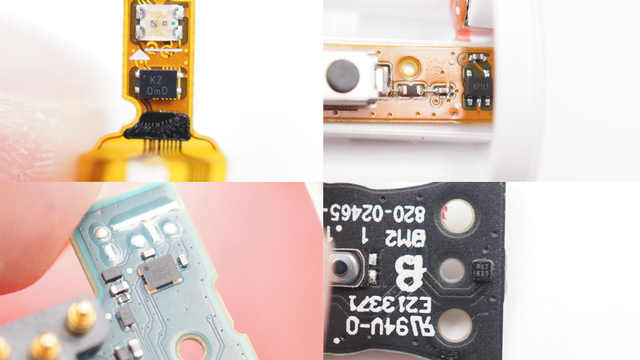

Hall, der bruges i TWS-øretelefoner, spiller hovedsageligt funktionen af automatisk tilslutning og automatisk frakobling af kontaktdækslet, hvilket er meget praktisk tilbehørsstøtte til TWS-øretelefoner. Hall-elementet registrerer magnetfeltets ændringer, når låget på ladeboksen åbnes og lukkes, og giver derefter ladeboksen MCU og headsettet besked om at parre eller afbryde forbindelsen fra den tilsluttede enhed.
Indikator lys
Indikatorlyset bruges til TWS-øretelefonopladningsboksen til at give feedback om den resterende strøm, opladningsstatus og andre funktioner, som hovedsageligt er kendetegnet ved antallet, forskellige farver og flimrende frekvens.
3. Hovedtelefoner
Komponenter såsom forme, magneter, PCB'er, stik, LED-indikatorer, opladnings-IC'er og lithium-batteribeskyttelses-IC'er i øretelefonerne har de samme funktioner som dem i opladningsboksen, og vil ikke blive beskrevet nedenfor. Hovedsageligt for at se hvad de forskellige komponenter er fra ladeboksen~
skimmelsvamp
TWS-øretelefonformen er blevet nævnt ovenfor, så jeg vil ikke gå i detaljer her. Forskellen fra ladeboksen er, at høretelefonerne er opdelt i venstre og højre øre, og på grund af venstre og højre øres forskellige bæreretninger skal venstre og højre øreproppen udvikles separat, og de fleste af dem er symmetriske designs. .
lydenhed

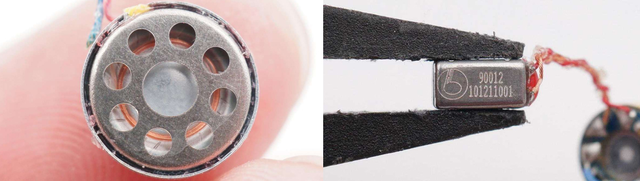

I TWS-øretelefoner spiller lydenheden rollen som at konvertere elektriske signaler til lydsignaler, hovedsageligt inklusive bevægelig spole og bevægende jern. Disse to lydenheder vil blive kombineret eller brugt uafhængigt af hinanden. Antallet af brugte enheder vil stige eller falde i henhold til lydkvalitetskravene til headsettet, såsom forskellige løsninger såsom enkeltvirkende spole, enkeltvirkende jern og dobbeltvirkende jern. Derudover er nye løsninger som ringjernsmoduler og bevægelige porcelænshøjttalere også dukket op på markedet.
MEMS mikrofon
MEMS mikrofon er en akustisk sensor, der bruger MEMS teknologi til at konvertere akustiske signaler til elektriske signaler. Dens funktion i TWS-øretelefoner er primært til lydoptagelse. Med støjreduktionsalgoritmer giver det brugerne klare stemmeopkaldseffekter og præcis AI. Stemmestyring og aktiv støjreduktion.
Batteri

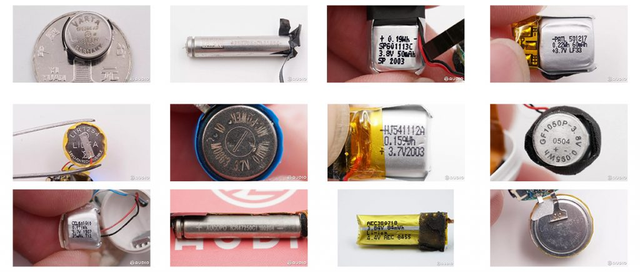

Begge øretelefoner på TWS-øretelefoner kræver indbyggede batterier. For at tilpasse sig forskellige høretelefoner er batterier hovedsageligt opdelt i tre typer. Der er tre slags bløde polymerbatterier, knapbatterier og nålebatterier, som er velegnede til forskellige udseendedesigns med en kapacitet på 30-60mAh og bruges til interne kredsløb, højttalere og andre komponenter.
Bluetooth antenne

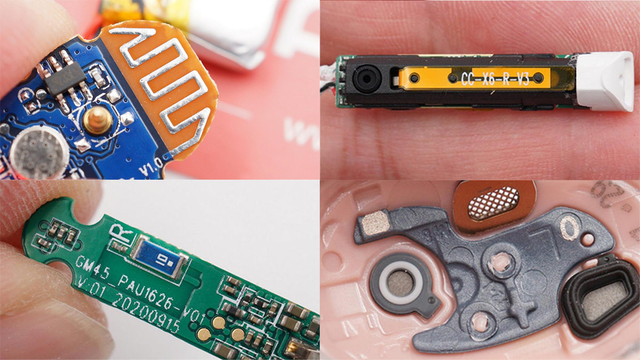

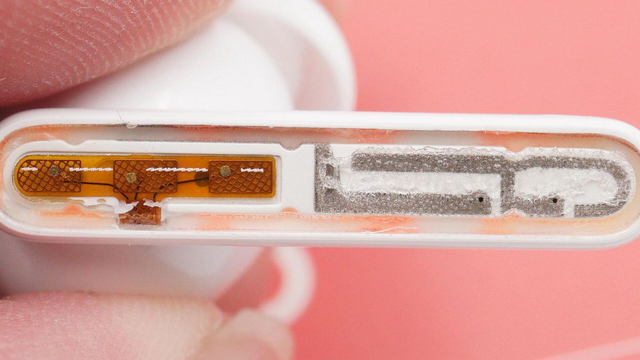

Antennen er en af de vigtige funktionelle komponenter i TWS-headsettet for at opnå trådløs forbindelse. Den konverterer hovedsageligt den højfrekvente strømenergi, der udsendes af Bluetooth-chippen til elektromagnetiske bølger til stråling, eller konverterer rumelektromagnetiske bølgesignaler til højfrekvent strømenergi og sender den til modtageren. De vigtigste Bluetooth-antenner, der bruges i TWS-headset, omfatter trykte antenner, FPC-antenner, keramiske antenner og LDS-antenner.

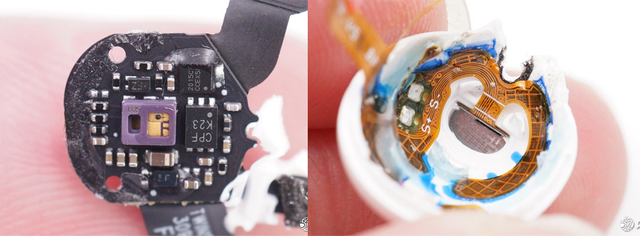

In-ear detection sensor
In-ear-detektion i TWS-øretelefoner realiserer den automatiske pause, når øretelefonen fjernes, og afspilningsfunktionen genoptages automatisk, når øretelefonen bæres. Det bruges også til at identificere den enkelte/binaurale bæretilstand for at skifte, og til at skifte mellem headsettet og mobiltelefonens håndsæt under et opkald. De nuværende TWS-øretelefoner er hovedsageligt realiseret af en optisk infrarød laser og kapacitiv induktion.
kapacitiv berøringssensor

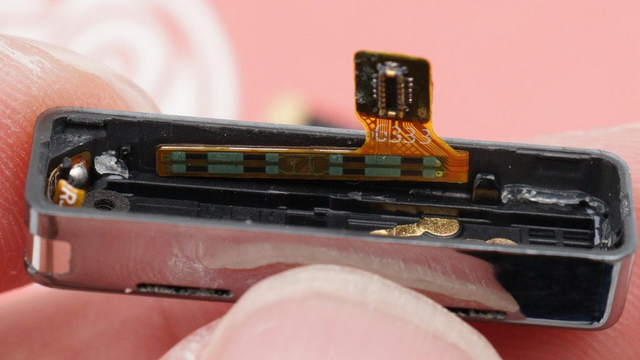

På nuværende tidspunkt, på TWS-øretelefonmarkedet, består betjeningskontrollen af øretelefoner hovedsageligt af tre metoder: fysiske knapper, berøringsknapper og trykfølsomme knapper. Berøringsknapper er den mest udbredte løsning på nuværende tidspunkt, som kan understøtte flere kontroltilstande med enkeltklik, dobbeltklik, tredobbelt klik, langt tryk og glidning. En kapacitiv berøringssensor er den komponent, der understøtter den, med berøringsdetektion IC, for at opnå præcis kontrol af forskellige funktioner.
berøringsdetektionschip

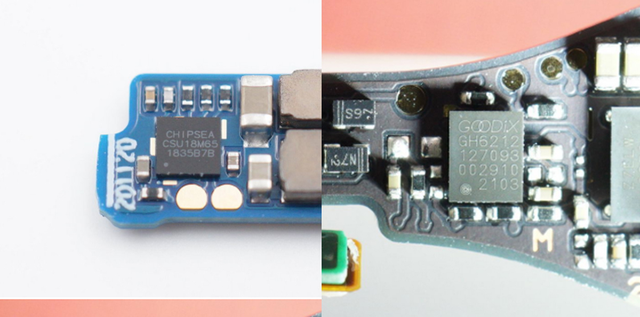

Berøringsdetektion IC er blevet nævnt i den kapacitive berøringssensor. Det bruges hovedsageligt i TWS-headsettet til at registrere tilstandsændringen af sensoren, rapportere det til hovedkontrolchippen og derefter kontrollere de forskellige funktioner ved hjælp af hovedkontrollen. På nuværende tidspunkt har mange hovedkontrolchips integrerede berøringsdetektionsfunktioner.
Trykfølsom sensor (understøtter trykfølsomme knapprodukter)
Tryksensoren er en interaktiv måde til den nyeste applikation på TWS-headsettet, som realiserer styringen af forskellige funktioner ved at mærke trykændringen. Den har nøjagtighed tæt på den fysiske knap, men behøver ikke at åbne huller. Sammenlignet med berøringsknappen er kontrollen mere nøjagtig, og den undgår stetoskopeffekten forårsaget af utilsigtet berøring og bankning.
Trykfølsom chip (understøtter trykfølsomme nøgleprodukter)

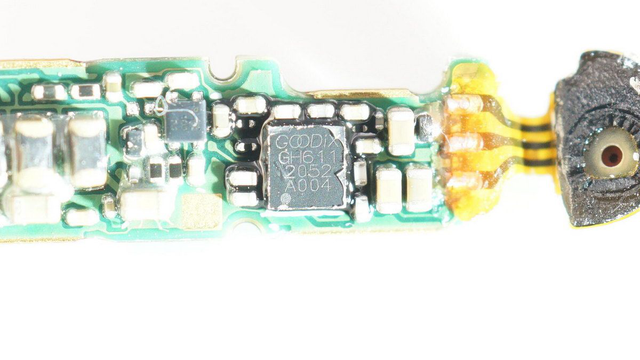

I lighed med berøringsdetektionschippen nævnt ovenfor, bruges den hovedsageligt i TWS-headsetprodukter, der understøtter trykfølsomme knapper. Den bruges til at registrere status for tryksensoren og rapportere til hovedregulatoren for at styre forskellige funktioner.
knogleledningssensor
Knogleledningssensorer bruges hovedsageligt i nogle mellem-til-high-end produkter. De bruger hovedsageligt vibrationer til at afgøre, om det er den menneskelige hovedstemme. De bruges til støjreduktion i opkald. Knoglevibrationssignalet kombineres med mikrofonsignalet for at forbedre klarheden af opkald; den bruges til stemmeinteraktion, Voice wake-up funktion til at reducere falsk udløsende problemer, der kan være forårsaget af eksterne lyde, forbedre
Knogleledningssensorer bruges hovedsageligt i nogle mellem-til-high-end produkter. De bruger hovedsageligt vibrationer til at afgøre, om det er den menneskelige hovedstemme. De bruges til støjreduktion i opkald. Knoglevibrationssignalet kombineres med mikrofonsignalet for at forbedre klarheden af opkald; den bruges til stemmeinteraktion. Voice wake-up-funktionen reducerer fejludløsende problemer, der kan være forårsaget af eksterne lyde, og forbedrer interaktionens nøjagtighed.

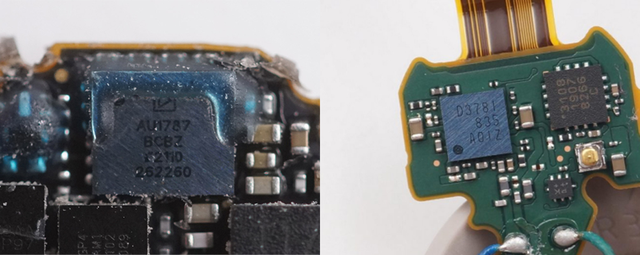

Bluetooth Audio SoC
Bluetooth-lyd-hovedkontrolchippen er den vigtigste komponent i TWS-headsettet. Det er grundlaget for, at TWS-headsettet kan realisere funktioner som trådløs forbindelse, lydbehandling, headset-strømstyring og intelligent interaktion. Dens status svarer til CPU-processoren i mobiltelefonen. Headsettet er hovedsageligt forbundet til mobiltelefonen og andre afspilningsenheder via Bluetooth-teknologi, og lydsignalet, der sendes af terminalen, overføres til de to headset på samme tid gennem overvågning, videresendelse, dual-channel-forbindelse og andre tilstande for at danne et stereoanlæg.
Støjreduktionschip
Støjreduktionschippen bruges hovedsageligt i TWS-øretelefonprodukter, der understøtter den aktive støjreduktionsfunktion. Det bruges til at behandle det eksterne støjsignal, der indsamles af mikrofonen. Efter behandlingen udsendes den tilsvarende omvendte lydbølge, og derefter udsender højttaleren den omvendte lydbølge for at annullere støjen. Men efterhånden som hovedkontrolchippen begynder at integrere den aktive støjreduktionsfunktion, bruges den uafhængige eksterne støjreduktionschip mindre og mindre.
opbevaring
Da TWS-headsets i øjeblikket hovedsageligt bruges sammen med mobile enheder såsom mobiltelefoner, computere og tablets, er der ikke behov for stor kapacitet indeni. Hukommelsen i TWS-headsettet bruges hovedsageligt til at gemme Bluetooth-parringsoplysninger og forskellige forudindstillede funktioner. På nuværende tidspunkt er de fleste produkter også integreret i hovedkontrolchippen.
3. Resumé
Til forskel fra mobiltelefonprodukter gør det udsøgte og kompakte design af TWS høretelefoner det umuligt for almindelige forbrugere at skille dem ad selv og selvstændigt lære, hvilke konfigurationer der bruges inde i produkterne, og hvilke funktioner der svarer til. Baseret på næsten 300 rapporter om demontering af TWS-høretelefoner, har I Love Audio.com denne gang sorteret det i detaljer for alle. Selvom der kan være udeladelser, håber jeg, at det kan hjælpe nogle venner, der gerne vil vide mere.
TWS hovedtelefoner kan blive et meget populært produkt på det nuværende forbrugermarked, og deres interne konfigurationer giver stærk støtte til dem. Og på grund af begrænsningen af volumen har produktet brug for et meget højt integrationsniveau for at realisere anvendelsen af forskellige funktioner. "Selvom spurven er lille, har den alle de indre organer" kan meget levende beskrive den interne struktur og konfiguration af TWS-headsettet.
Med den hurtige udvikling af TWS-øretelefoner og den kontinuerlige udvikling af teknologi, såsom strømstyringschippen i opladningsboksen og hovedkontrol Bluetooth SoC i øretelefonen, bliver de omkringliggende små enheder konstant integreret, og integrationsniveauet forbedres konstant. , hvilket gør produktkvaliteten mere pålidelig. Kontrol og stabilitet er også bedre. På den anden side bliver funktionerne i TWS høretelefoner gradvist beriget, og den højt integrerede interne konfiguration giver også plads til anvendelse af nye funktioner i fremtiden.
Fra slutbrugerens side betyder det, at lydkvaliteten forbedres, forsinkelsen reduceres, batterilevetiden er længere, og brugeroplevelsen bliver bedre og bedre. Med den kontinuerlige berigelse af nye funktioner såsom aktiv støjreduktion og sportssundhedsovervågning, udvides applikationsscenarierne konstant, hvilket forbedrer brugeroplevelsen yderligere.
