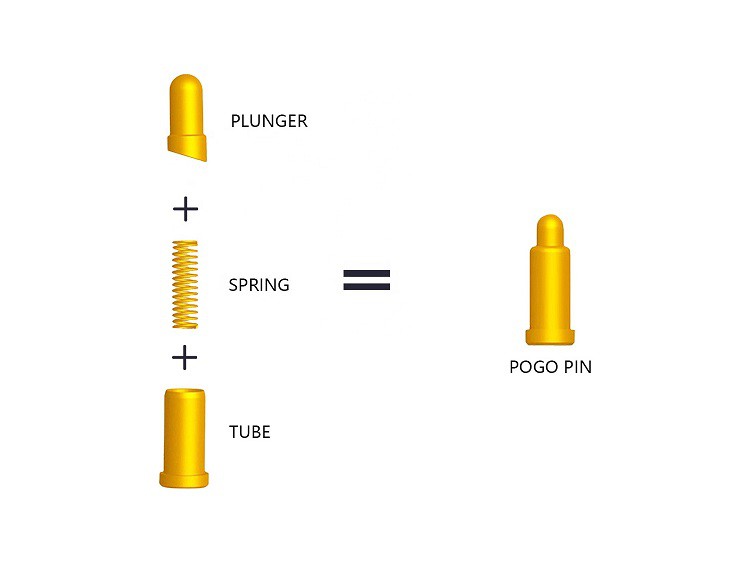

Opbygning af pogo pin-stik
Med udviklingen af markedet og opgraderingen af produktteknologi er flere og flere forbrugere ikke kun begrænset til produktets multifunktion, men de forfølger også et stilfuldt udseende og et lille og tyndt udseende. Men for fremstilling og design er et sådant produkt en kæmpe udfordring for alle elektroniske produktingeniører. På grund af det strukturelle designrum og standardspecifikationerne for konnektorerne er det svært for ingeniører at have et godt valg til at fuldføre det. Derudover har pogo-stifter åbenlyse fordele med hensyn til monteringsomkostninger, levetid, prøvecyklus og omkostninger i det strukturelle rum.
Pogo-stiftens hovedfunktion er overstrøm, der spænder fra 20MA-10A. Hovedsageligt er der strenge regler for pogo-stiftens diameter, højde og pletteringskrav.
Pogo nålen kræver en glat overflade til en lille rund halvkugle. Krav til nåledesign til POGOPIN pogo-stifter.

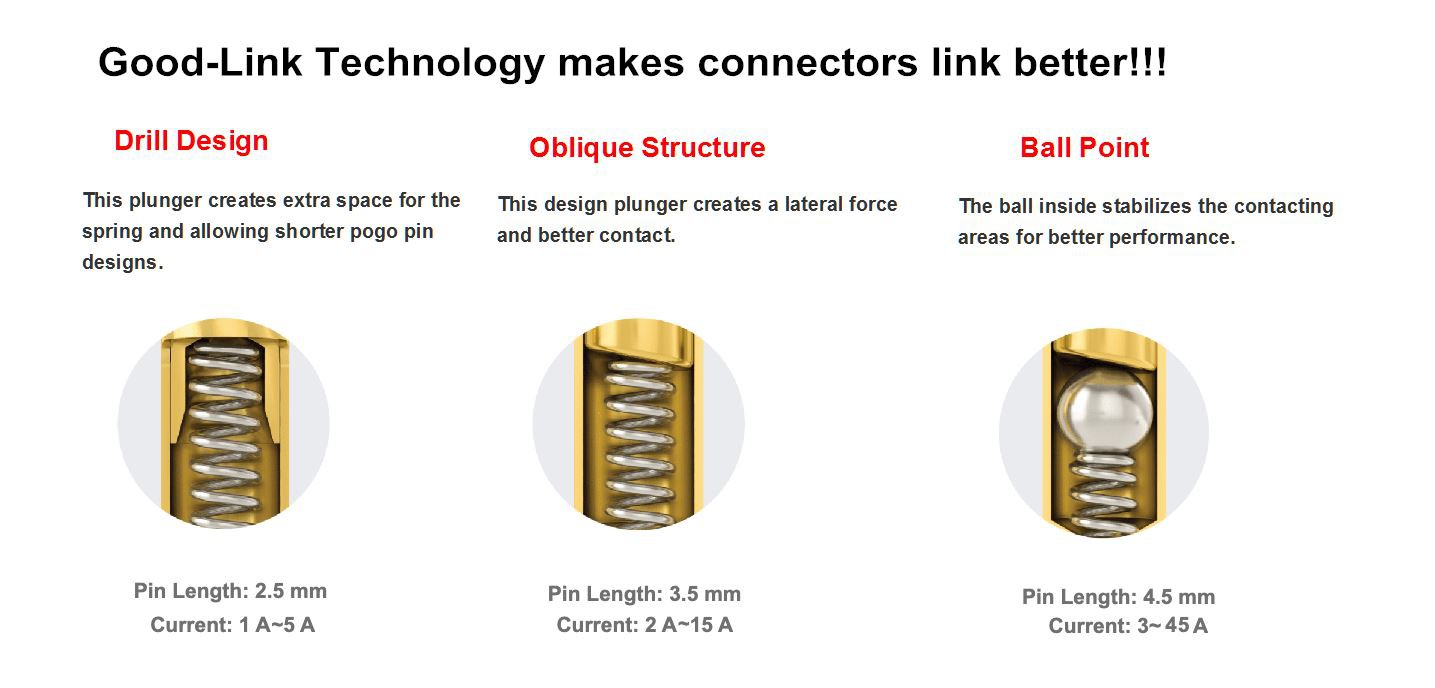

Fasning: For at sikre, at nålen altid er i kontakt med nåleslangen under arbejdet, skar Tyco Hanze den ende af nålen, der er i kontakt med fjederen, til en skråkant. Dette designkoncept kan sikre en lav og stabil kontaktimpedans for at sikre produktets stabile ledning. Bagboringsdesignet er et godt valg til små konnektorer, som kan opfylde kundernes elasticitetskrav
Længden af den matchende fjeder i dette design kan overstige længden af nålerøret. I tilfælde af begrænset plads kan udformningen af omvendt boring opnå et stabilt elastisk slag. Det fladbundede design vil ikke være utilgængeligt på grund af visse forhold på strukturen af nålen og nålerøret, hvilket vil få strømmen til at gå gennem nåleslangen, og nålerørets væg vil gå lige langs fjederen, hvilket vil få modstanden til at blive for stor og spændingen falder i en stor bue.
