Pogo-stifter til TWS-opladningsløsninger
Sammenlignet med almindelige kablede øretelefoner er Bluetooth-øretelefoner mere bekvemme at bruge. Med den løbende opdatering af teknologien kommer lydkvaliteten af Bluetooth-øretelefoner tættere og tættere på kablede øretelefoner; siden Apple iPhone 7 er 3,5 mm øretelefonstikket blevet annulleret, hvilket er endnu vigtigere. Udviklingen af Bluetooth-headset.

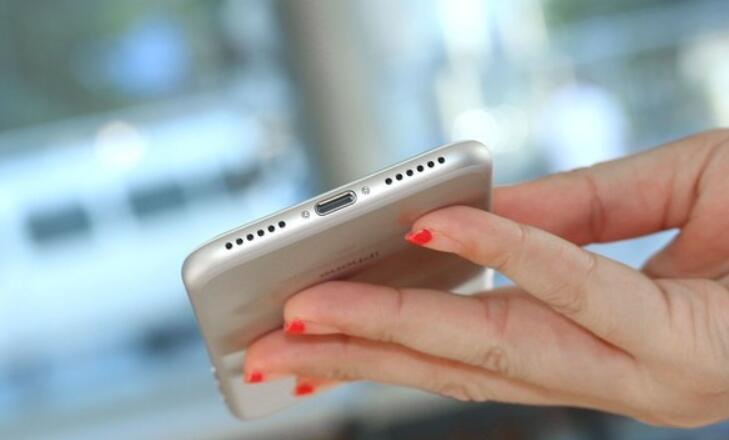

iPhone uden 3,5 mm traditionelle hovedtelefonstik
Den mest åbenlyse forskel mellem Bluetooth-øretelefoner og traditionelle kablede høretelefoner er, at der ikke er et langt øretelefonkabel, og lydsignaler modtages via Bluetooth, så Bluetooth-øretelefoner har uafhængige kredsløb og strømforsyninger, og kan oplades til daglig brug som mobiltelefon; i dag vil vi. Denne artikel introducerer de typer pogo-stifter, der bruges i TWS (True Wireless Stereo) Bluetooth-headset-opladningsrummet.

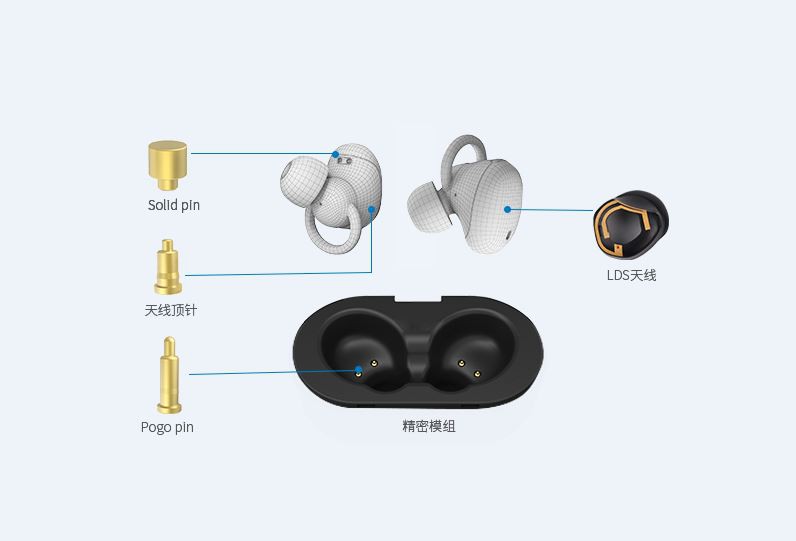

På TWS høretelefonopladningsboksen har vi set forskellige specifikationer af pogo pins (pogo pin connectors), herunder 2Pin, 3Pin, 5Pin osv. Brugen af pogo pins er almindelig, og det hele er opdelt i 2Pin pogo pins og 3Pin pogo stifter. og flere Pins. Så hvad er brugen af så mange pogo-stifter?
1. 2-pinde pogo-stiftløsninger:
Designet af 2Pin pogo-stiften er det mest almindelige på markedet, og dette design kan opfylde de stive behov ved opladning af TWS-headset. De to ben er henholdsvis positive og negative og bruges til at overføre strømmen fra batterirummet i TWS-ladeboksen til øretelefonen. På denne måde, hvis TWS bruges som et Bluetooth-headset til opkald, fungerer det ene headset, og det andet headset kan sættes i opladningsrummet for at genopbygge strømmen; en sådan brugscyklus kan imødekomme behovene for ultralang batterilevetid.
Tidligere kunne 2Pin pogo-stifter ikke tage højde for kommunikation, mens de leverede strøm. Derfor, for at tilføje personlige funktioner, prøvede TWS-øretelefonfabrikken 3Pin pogo-stifter, 5Pin pogo-stifter og andre designskemaer, hvilket også medførte øget produktvolumen og vanskeligheder ved montering. Det er kompliceret og medfører en stigning i omkostningerne.
2. 3Pin pogo pin løsning
Designet af 3Pin fjederfingerbøllet tilføjer udover 5V opladning og jordforbindelse en pin til headsettets batterispænding, som bruges til at måle headsettets reelle effekt.

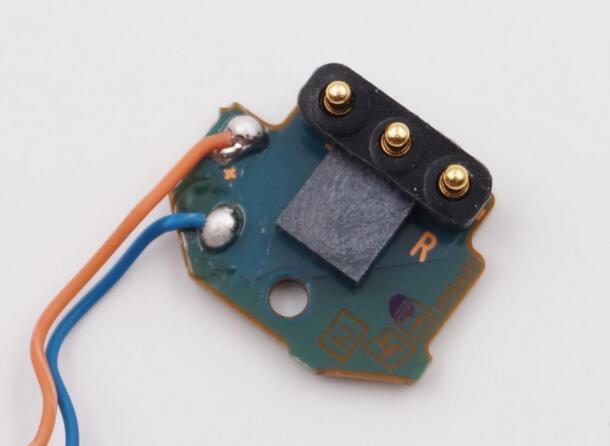

3-pin opladningsstift 3-pin opladningsstift

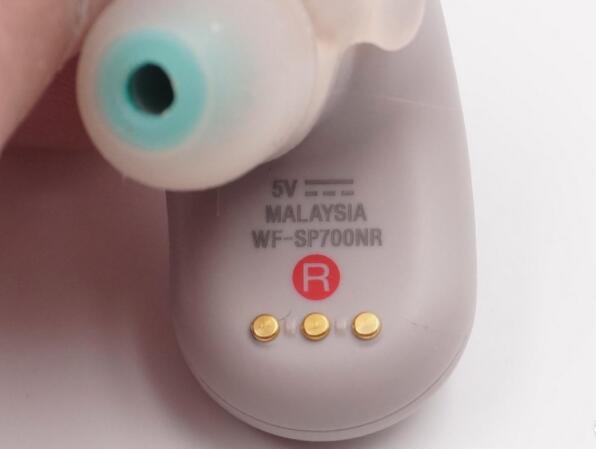

TWS Bluetooth-headset med 3-pin opladningsstift TWS Bluetooth-headset med 3-pin opladningsstift

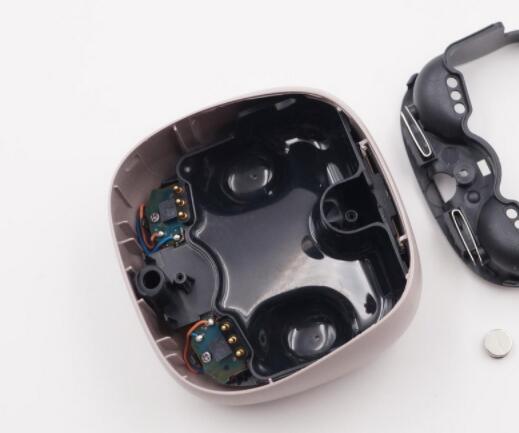

3-pin opladningsstift til Bluetooth-headset-opladningsetui 3-pin-opladningsstift til Bluetooth-headset-opladningsetui
3. 5Pin pogo pin opløsning
Designet af 5Pin fjederbøjlen tager højde for de to ovenstående formål og har flere funktioner.
Denne form for design kan kun ses i high-end TWS Bluetooth-headset, som er relativt sjældne. Det kan bruges til datatransmission i headsettets interne lager, firmwareopgradering af headsettet, protokoldatakommunikation og andre funktioner.
