Hvordan man korrekt vælger testpogo-stiften
Enhver, der nogensinde har udført måling og testning, ved, at nøjagtige data afhænger af testinstrumentets design og målemuligheder. Men få mennesker ved, at designkvaliteten, fremstillingsprocessen, kompatibiliteten og ydeevnespecifikationerne for testlinjer og stik er lige så vigtige som testinstrumenter. Dernæst vil vi fokusere på de fem specifikke kriterier for det korrekte valg af testtråde og fjederpogo-stifter.
Først sikkerhed:
Samme som strømforsyningskravene skal instrumentets testledninger og pogo-stifter opfylde strenge sikkerhedskrav på grund af direkte kontakt med store spændinger, især i overensstemmelse med de internationale IEC1010 spændings- og kategorikrav, nemlig CATI, CAT II, CAT III eller CATIV . Andre krav i IEC1010 involverer også transienttestning, dielektrisk modstå spænding eller test for at verificere, at produktet har tilstrækkelig isolering og opfylder kravene til strøm, elektrisk spillerum, blotlagte metalfjederbøjler og slagfasthed. Testnåle af god kvalitet, sammen med vigtigt personligt beskyttelsesudstyr såsom handsker og øjenværn, udgør en del af de personlige værnemidler, der er defineret i NFPA70E-standarden.
For det andet, robusthed og holdbarhed:
Testledninger og stik af høj kvalitet vil ikke lide forringelse af ydeevnen på grund af daglig friktion, såsom træk, presning og punktering. Begge ender af testlinjen skal have veldesignede anti-stress-skeder. Testfjederbøjlen skal være et hærdet metal, der kan modstå gentagne forbindelser og kan transmittere nøjagtige data hver gang.
Sammenlignet med billige materialer kan den specialfremstillede flerstrengede fortinne beryllium kobbertråd give fleksibilitet, langsigtet holdbarhed, fremragende ledningsevne og præcision. Andre faktorer omfatter den interne svejsekvalitet af pogo-stiften og stikket og materialets temperaturområde.
For det tredje design ydeevne og indikatorer:
Det er meget vigtigt, at designet af testfjederbøjlen og testklemmen er behagelig eller ej. En behagelig, grebsvenlig overflade hjælper med at holde nålen fast i hånden, og en kraftig fjederklemme sikrer en fast forbindelse. Forbindelsen skal være enkel, og matchende dele skal kunne glide sammen ubesværet uden stress. Kontakterne på højkvalitetsstik skal være forniklede eller forgyldte bearbejdede messingkonnektorer, ikke kun støbt messing. Brugen af guldbelagte kontakter giver nøjagtighed og oxidationsmodstand og giver derved en holdbar, sikker og pålidelig forbindelse.
Designindekset for testlinjen og fjederbøjlen skal være i overensstemmelse med det matchende testinstrument. Hvis indekset er mindre end testinstrumentet, vil instrumentets sande værdi blive stærkt reduceret. For eksempel er båndbredden af oscilloskopet 100M, og båndbredden af den matchende oscilloskopnål er kun 50M, så bliver oscilloskopet 50M.
For det fjerde højtydende applikationer:

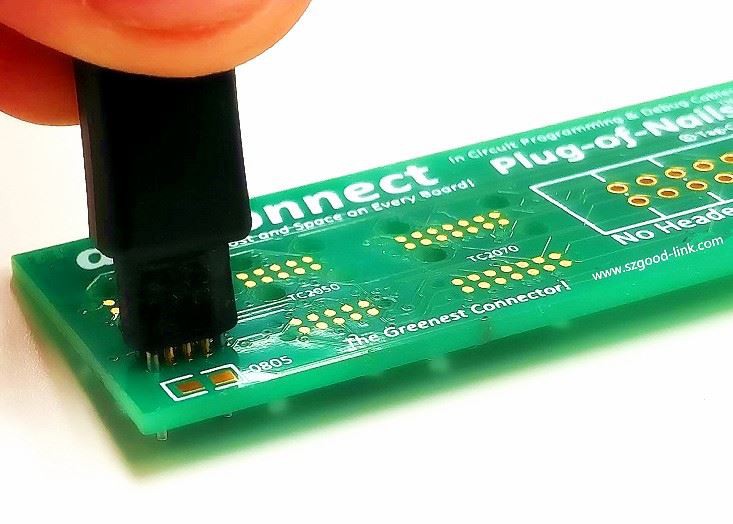

Fra en fjederbelastet pogo-stift og en fin og let nål til elektronisk kredsløbstest til en skarp rustfri stål-pogo-stift og en stærk nål, der er egnet til industriel brug, tager nålens design nu hensyn til behovene ved forskellige applikationer. For eksempel er enkeltpunktsnåle den mest almindelige form for nåle. De fleste målere har en enkeltpunkts testlinje, som er ganske nyttig til en lang række testapplikationer. Et skarpt fjederfingerbøl er et bedre værktøj til at måle meget små kontaktpunkter på printkort med høj tæthed. Selvom de let beskadiges, kan pogostifter normalt slibes igen, fordi der ikke er nogen belægning på dem.
Nålen med et tilbagetrækkeligt fjederfingerbøl er forbundet til en rustfri ståltråd med en meget tynd diameter. Bortset fra enden af nålen er hele ledningen dækket af et isolerende lag for at forhindre utilsigtet kontakt i at forårsage kortslutning og beskadige chippen. Fjederbøjlen med krogtang er velegnet til at holde forbindelsen på plads, hvilket er bekvemt for håndfri betjening. Brug testklemmer i forskellige størrelser for nem test af IC-chips. IC-testklemmer er ideelle værktøjer til at sondere flere ben på en IC-chip. De er meget velegnede til at finde en af mange spånetråde. SMD-nåle kan bruges til fastpunktstest på overflademonteringsplader (SMD). Denne type test kræver brug af en meget tynd og skarp fjederbøjle til berøringspunkter på meget små printkort, såsom MINI GRIP-XB/100 mini-testklemmer. Micro SMD-klemmen er designet til at klemme de fine pitch-stifter på SMD-chippen. BNC-adapterkablet (kort patch-ledning med små ledninger) gør det nemmere at installere RF-stikket fra printkortet til signaltest...
For det femte, testlinjeforbindelsesstik:
I henhold til standarder, sikkerhed og faktiske behov har testlinjestikket forskellige applikationer og standardstik og fatninger. For eksempel har oscilloskopet et BNC-stik, multimeteret har et 4 mm bananstik, og spektrumanalysatoren har et stik af N-type osv. Forskellige applikationer har forskellige stik. For at matche hinanden er der kommet forskellige adaptere (kobling) på markedet. Adapter), adaptere (adaptere), adapterkabler, tilslutningskabler, grenkabler mv.
For at opsummere er det de fem specifikke kriterier for korrekt udvælgelse af testlinjer og pogo-stifter, som vi har beskrevet i dag. Ifølge disse fem punkter har alle også en dybere forståelse af pogo-stifter.
