Højstrøms ladestikkabel 15A-30A
Strukturelle tekniske krav:
1. Stik omfatter han-, hun- og hanstikdåser. Konnektortypen er 2P, og referencebensafstanden er 4,2 mm;
2. Den udvendige struktur af hanhovedet omfatter 4 skruehuller. Størrelseskravene er vist i nedenstående figur. Han-ledningen understøtter svejsning af 18# AWG silikonetråd:
3. Enden af hunhovedet er designet til at være dækket med gummi, og længden af bagsiden af det gummierede hoved er ikke over 5 mm.
Hunkablet understøtter svejsningen af 18#AWG silikonetråd;
1. Hun-hoved 2. Han-hoved 3. Han-hovedsæde 4. Anti-omvendt indføringsstruktur svarende til han- og hun-hoveder og markeret på plastikskallen plus
5. Størrelsen på hansædets plastikskal er som vist på figuren, og stifttypen understøtter også svejsning af 18#AWG silikonetråd;
6. Det påkrævede område for indføringskraft: udtrækningskraft 1~2 kg, indføringskraft 2~4 kg;
Samlet længde Mindre end eller lig med 20 mm Elektriske tekniske krav:
1. Kontinuerlig strøm 12~15A, øjeblikkelig strøm 25~30A;
2. Brug spænding mindre end eller lig med 250V, modstå spænding Større end eller lig med 1500V;
3. Kontaktmodstand Mindre end eller lig med 0.8mΩ, isolationsmodstand større end eller lig med 500MΩ;
4. Overfladen af kobberdelene er guldbelagt 2U, og levetiden er mere end 1000 gange;
5. Støt trådmåler op til 18# AWG;
6. Temperaturmodstandsområde -25~120 grader;
7. Flammehæmmende kvalitet UL94-VO, RoHS-kompatibel;

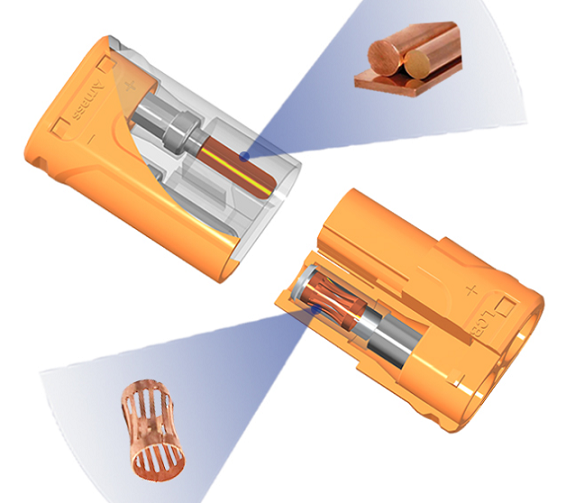

Han φ1,4 Kobber 6,2 Hun Silikonetråd Han sæde 8,4
