7 funktioner ved at bruge Pogo Pin
Konnektorer fyldt med pogo-stifter (også kendt som Pogo-stiftforbindelser) bliver efterhånden populære og bruges i produkter af store velkendte producenter. For eksempel Apple og Microsoft.
Om oprindelsen af Pogo Pin
Som de 7 grunde nævnt i titlen, forklarer det følgende kort oprindelsen af pogo-nålen. Konnektorer har generelt været brugt i mere end 50 år. Ingeniører med mere anciennitet anbefalede ikke pogo-stifter i starten. De mente, at brugen af pogo-stifter var ustabil, lavstrøm, følsom over for enhver vibration og ikke egnet til andet datatransmissionsudstyr.
Siden halvledertestindustrien har boomet i de seneste år, er ydeevnen af fjederbelastede teststifter forbedret betydeligt. Som svar på den teknologiske udvikling skal produktstørrelsen minimeres. For at opfylde konnektorspecifikationerne er halvlederprocesteststifter påført pogo-pinkonnektorer. Pogo-stiften lavet af den midterste sonde er næsten mindre end 2 mm, og mindre end 0.1 mm er sjælden.
Gad vide, hvorfor pogo-pin-stik er så populære i disse dage?
Hvorfor er det anvendeligt til mange applikationer? Lad mig fortælle dig!
1. Forholdsvis lavere omkostninger
De fleste stik bruger en stemplingsproces, hvor metalpladen laves i den passende form ved hjælp af moduler. Klik på denne video for at lære om processen!
I modsætning hertil bruger pogo-stifter en drejningsproces til hurtigt at vende metalstykket uden yderligere skrabning af enderne. Forskellen mellem de to processer er omkostningerne ved at fremstille modulerne. Moduler kan koste op til $5,000, og disse er selvfølgelig inkluderet i prisen og er en af de faktorer, der påvirker prisen på produktet. Prisen er beregnet som følger:
Tilslutningspris plus modulpris/mængde=slutpris pr. enhedsstik
0.4USD plus 3500USD/10.000=0.75USD
Specielt for et lille antal stik, der skal tilpasses, er fjederbelastede stik det mest effektive alternativ. I det illustrerede eksempel kan spredningen stige med op til 80 procent.
2. Forbedre brugeroplevelsen

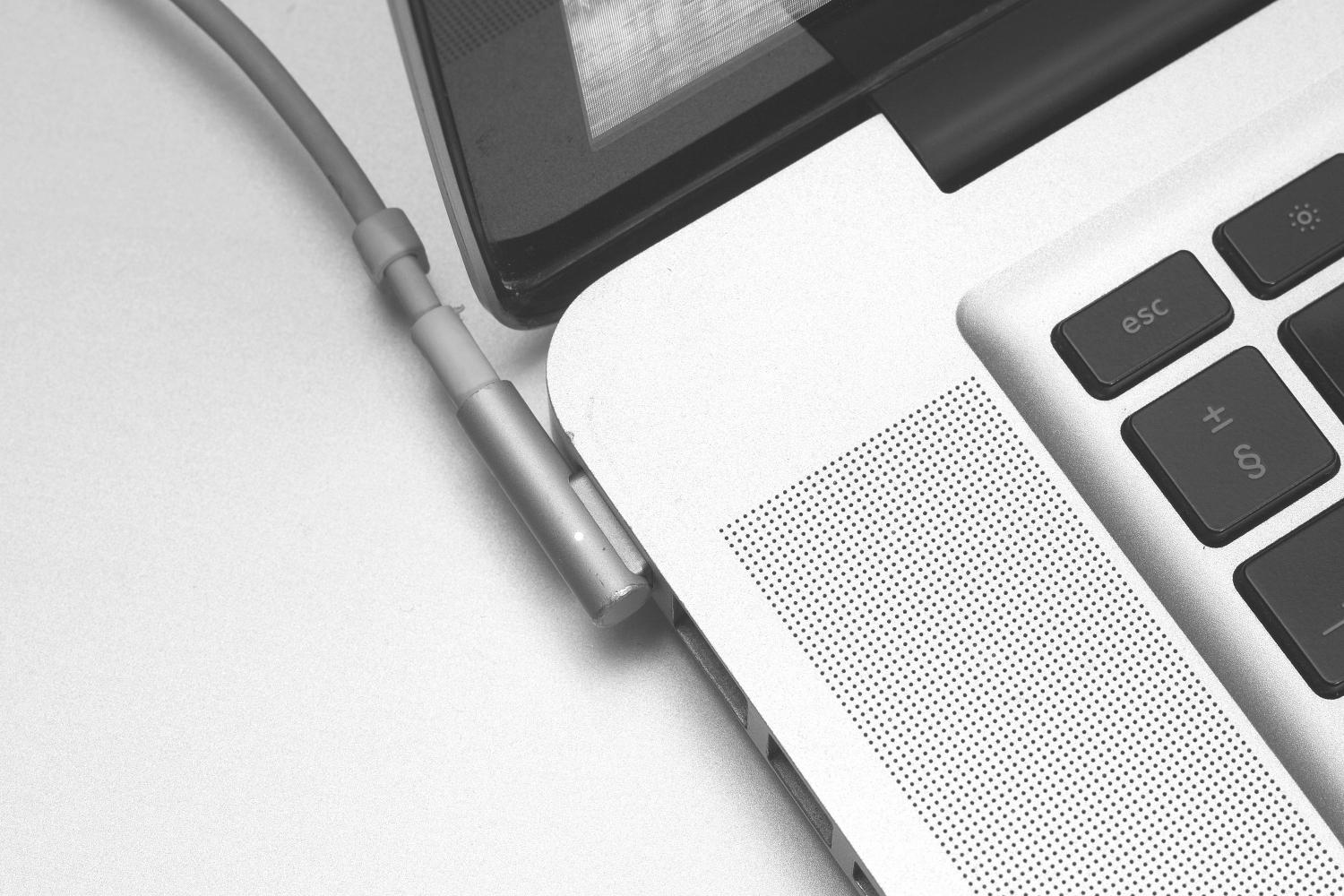

Fjederbelastede stik er meget praktiske, og i Apples produkter er vi ret sikre på, at det er tilfældet. Da jeg første gang brugte Apple-tablettens magnetiske oplader, var jeg ret forvirret. Så længe den er tæt på notebooken, vil opladeren være direkte forbundet til computeren, hvilket er meget praktisk at bruge og er et smart design.
Når først disse produkter er forbedret lidt, kan de skabe imponerende resultater for forbrugerne og tiltrække mere varemærkeloyale kunder. Pogo-stifter forbedrer kundeoplevelsen, især ved hjælp af automatiseret og konsekvent brug.
3. Mere egnet til brug i lille størrelse
De fleste stik er stabile, men relativt omfangsrige, ellers er de små, men let beskadiget. Fjederforbindelsen kombinerer dog de to ovenstående fordele, og størrelsen er ekstrem lille, men den kan modstå 1,000,000 ganges brug. Når skruefjederen er jævnt komprimeret, øger fjederen trykket ved bøjningen. På grund af det specielle indvendige fjederdesign kan det opretholde en lille Fordelene ved størrelse og stabilitet.
4. Muligheden med den længste levetid
Stik, der bærer pogo-stifter, er ekstremt holdbare. I modsætning til andre stik, når pogo-stifterne presses lodret, kan alle komponenter reducere en vis mængde slid på hver komponent under presseprocessen. Problemet er, at når stikket sættes i, vil der være ridser på begge sider, hvilket vil ødelægge overfladebelægningen, reducere strømbæreevnen og vil alvorligt påvirke den større kraft, der kræves for at bruge stikket. Men når komponenterne i pogo-stiften gnider, uden at krydset påvirker nåleskaftet og nålerøret, vil teknikeren begrænse og specificere friktionskraften, der genereres internt.
5. Høj tolerance tolerance
Pogo-stiftstikket giver et større vandringsrum end den interne struktur af det generelle stik og giver ingeniører og brugere en høj grad af frihed ved brug af stikket, og fremstillingsfejlen vil ikke forårsage for mange problemer. For eksempel, i tilfældet med LG's G6-smartphone-partnerskab, var der et problem med en defekt fingeraftrykssensor på bagsiden af telefonen. Når brugeren rører fingeraftrykssensoren, vil det lille flade fjederstik inde i mobiltelefonen føres tilbage til mobiltelefonsystemet. I varme områder vil plastikbagskallen udvide sig for at adskille krydset fra stikket. Brug pogo-stifter for at undgå tilslutning Overdreven slag frembragt af enheden under brug, hvilket resulterer i skade.
6. Nem at samle

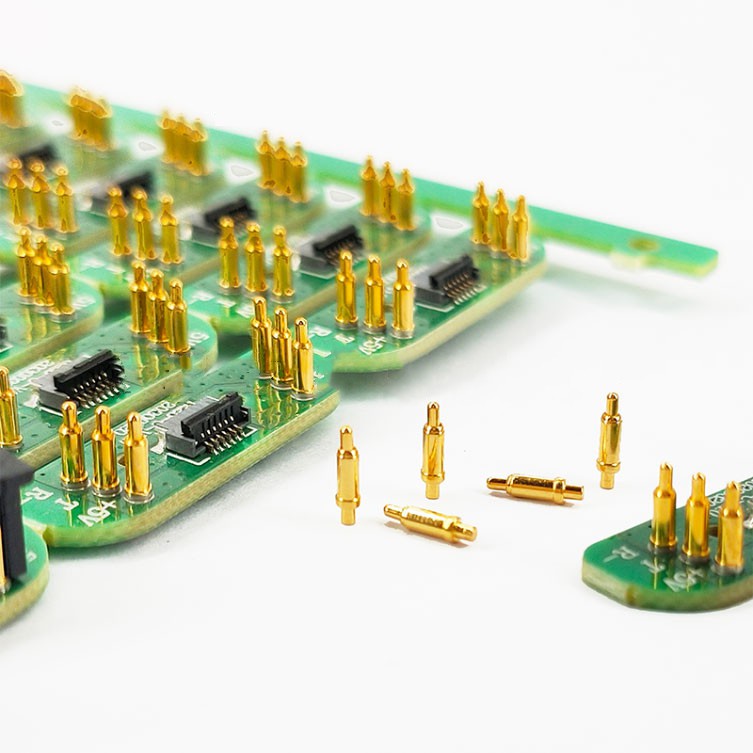

Den måde, ingeniører samler på, er den vigtigste overvejelse i designet. Det kræver ekstra processer og dyre omkostninger at fremstille generelle konnektorer, mens brug af pogo-stifter til board-to-board-forbindelser ikke kræver nogen speciel efterbehandling.
I montageprocessen med høj fleksibilitet kan komponenter hurtigt samles, hvorfor pogo-stifter er det bedste valg. Vi leverer også pogo-stifter med skruefunktion, som gør det muligt for ingeniører at kombinere funktionerne installation og tilslutning.
7. Sørg for konstant strøm
Endelig giver pogostiften en ufattelig stabil strøm og kan selvstændigt samles med speciel fjederkraft og design. Når den elastiske kraft øges, vil ekstruderingen af nåleskaftet inde i nålerøret være mere stabil og have bedre elektrisk ledningsevne.
Designet af højstrøms pogo-stiften kan gøre strømmen mere stabil. Hvis der opstår en kortvarig afbrydelse, vil strømmen af strømmen gennem fjederen brænde fjederen og til sidst få nålen til at svigte. Derfor, ved at øge antallet af kontaktpunkter mellem nåleskaftet og nålerøret, reduceres chancen for øjeblikkelig afbrydelse.
